обзор

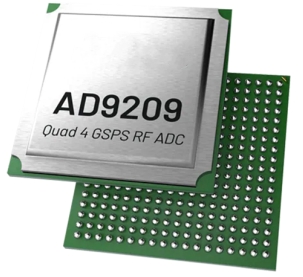

Ad9209 BBZRL -4G — 12 - битный четырехканальный модульный преобразователь GSPS (ADC). ADC вводит широкополосный буфер с перегрузкой. Комплект был разработан для поддержки прямого отбора широкополосных сигналов до 8 ГГЦ. Синты с низкочастотной фазовой шумовой системой (PLL) могут быть использованы для генерации часов выборочных часов ADC, таким образом упрощения распределения печатной платы (PCB) для высокочастотного сигнала часов. Буферная зона вывода часов может использоваться для передачи часов ADC-пробы в другие комплекты.

4 ядерн ADC WuMaLv ядр (увер.) 1 × 10 − 20. Быстрое обнаружение с низкой задержкой и мониторинг сигналов могут использоваться для автоматического управления усилением (AGC). Гибкий 192 кодовый фильтр с ограниченной импульсной реакцией (PFIR) может использоваться для цифрового фильтра и/или равновесия. Программируемые целые числа и дробные модули задержки поддерживают компенсацию за задержку моделирования.

Модуль обработки цифровых сигналов (DSP) состоит из двух поверхностных преобразователей частоты (DDC) и четырёх тонких DDC на каждую пару. Каждый ADC может работать с одним или двумя основными DDC-уровнями для поддержки многочастотного приложения. Четыре дополнительных класса DDC могут поддерживать до четырёх частот на Один ADC. 48 - битный осциллятор (NCO), ассоциирующийся с каждым DDC, поддерживает быстрое скачивание частоты (FFH), одновременно синхронизируя с до 16 уникальных частот, выбранных при помощи универсальных входов и выходов (GPIOx) или последовательного порта (SPI).

AD9209 поддерживает одну или две цепи JTx, которые могут быть сконфигурированы для операций подкласса "JESD204B" или "JESD204C", таким образом предоставляя различную конфигурацию путей передачи данных для каждого ADC. Поддержка многопользовательской синхронизации через ssref +.

прикладн

• инфраструктура беспроводной связи

* микроволновая точка, диапазон E и 5G миллиметров волн

• широкополосная система связи

• DOCSIS 3.1 и 4.0 CMTS

* фазовый радиолокатор против электронного оружия

* электронная система тестирования и измерения

функц

Гибкая перенастройка универсального дизайна платформ

Поддерживается однодиапазонами, двумя и четырьмя

Путь данных и модуль DSP можно полностью обойти

Встроенный PLL с многочипной синхронной функцией

Внешний вариант ввода часов RF в PLL вне сегмента

Поддерживаем частоту ввода часов до 12 ГГЦ

Наибольшее количество образцов ADC до 4 GSPS

Максимальная скорость обработки данных с использованием jd204c составляет до 4 GSPS

8 ГГЦ аналогов входн частот широк (− 3 dB)

Свойство адс при 4 GSPS

Дифференциальное входное напряжение: 1,4 V -p -p

Средн плотност шум: − 151,5 dBFS/гц

HD2:2,7 ГГЦ, − 69 dBFS (− 1 dBFS AIN)

HD3:2,7 ГГЦ, − 76 dBFS (− 1 dBFS AIN)

Худш (за исключен HD2 и HD3) : друг сценар развит событ 2,7 ГГЦ, − 79 dBFS

Вспомогательный характеристика

Скорость скачков фазовых когерентов

ADC-привод с дополнительной частотой

Блок мониторинга температуры внутри куска

Гибкий штырь от GPIOx

Многократно-цифровой характеристика

Фильтры выборки

Настроенный DDC

8 комплексных и 4 комплексных комплексных

48 бит на дук /DDC

Программируемый 192 - битный PFIR фильтр для получения баланса

Поддержка четырёх различных настроек профиля, загруженных через GPIO

Программируемая задержка каждого пути передачи данных

Принять поддержку AGC

Используется для быстрого управления AGC с низкой задержкой быстрого обнаружения

Сигнальные мониторы для управления медленной AGC

Специальный штырь для поддержки AGC

Интерфейс SERDES JESD204B/JESD204C, 16 каналов со скоростью до 24,75 гб

Каждый 8 - й канал

8 - канальный канал, jd204b/jd204c Tx (JTx)

Поддержка реальных или множественных цифровых данных (8, 12, 16 или 24 бит)

15 мм на 15 мм, 324-BGA, расстояние между 0,8 мм

Если вы хотите купить оригинальную модель ad9209bbzrl -4G, или вам понадобится комплект для BOM-часов, вы всегда можете связаться с нами!
