[TI] TPS7A8500RGRR Низошумный (4,4 мкВрмс) Линейный стабилизатор с низким падением напряжения (LDO)

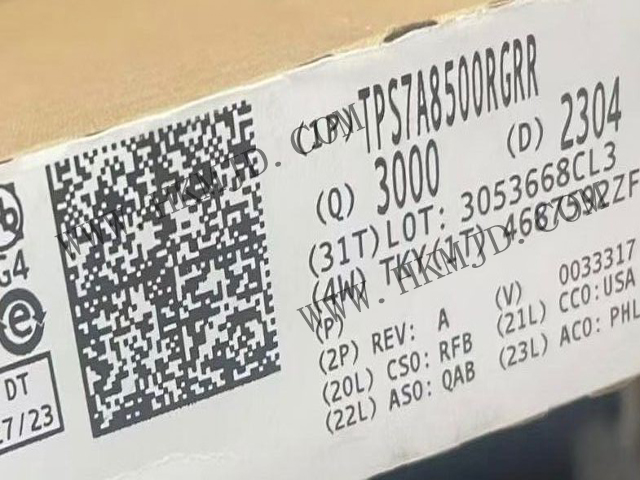

Shenzhen Mingjiada Electronics Co., Ltd. — долгосрочные поставки TI TPS7A8500RGRR высокопроизводительного, малошумного линейного стабилизатора напряжения (LDO) с низким падением напряжения

Основное описание продукта

TPS7A8500RGRR — это высокопроизводительный, сверхнизкошумный LDO-стабилизатор с большим током. Благодаря передовым технологическим процессам и конструкции он обеспечивает выходной ток до 5 А, а также впечатляющий сверхнизкий уровень выходного шума 4,4 мкВрмс (от 10 Гц до 100 кГц) и превосходный коэффициент подавления пульсаций питания (PSRR).

Характеристики TPS7A8500RGRR

Сверхнизкий уровень шума (Ultra-Low Noise): широкий диапазон шума всего 4,4 мкВрмс значительно снижает помехи для высокоточных аналоговых схем (таких как АЦП, ЦАП, PLL, VCO, датчики) и радиочастотных схем (таких как локальный генератор LO). Это основное преимущество TPS7A8500RGRR.

Высокий ток и низкий падение напряжения (High Current & Low Dropout): максимальный выходной ток до 5 А, очень низкое падение напряжения при полной нагрузке (типичное значение), что эффективно повышает эффективность преобразования питания, особенно когда входное напряжение близко к выходному, продлевая время работы устройств с батарейным питанием.

Высокий PSRR (High PSRR): обеспечивает превосходную способность подавления пульсаций питания в широком диапазоне частот (например, >70 дБ при 1 кГц), эффективно фильтруя шумы и пульсации от вышестоящего импульсного источника питания или батареи, обеспечивая «тихое» напряжение для нагрузки.

Высокая точность и гибкость (Accuracy & Flexibility): высокая точность выходного напряжения (типичное значение ±1%), гибкая регулировка с помощью внешнего резистора в диапазоне от 0,8 В до 5,2 В для удовлетворения потребностей различных схем.

Комплексная защита (Comprehensive Protection): встроенные функции защиты от перегрузки по току (OCP), от перегрева (TSD) и управления включением (EN) обеспечивают безопасность и надежность системы и самого устройства.

Компактный корпус (Compact Package): 20-контактный корпус VQFN (RGR).

Ключевые технические характеристики TPS7A8500RGRR

Диапазон входного напряжения (VIN): от 3,0 В до 17,0 В

Диапазон выходного напряжения (VOUT): от 0,8 В до 5,2 В (регулируемый)

Выходной ток (IOUT): до 5 А (непрерывный)

Выходной шум (Noise): 4,4 мкВрмс (типичное значение, от 10 Гц до 100 кГц, VOUT = 5,0 В)

Напряжение падения (Dropout Voltage): очень низкое

Коэффициент подавления пульсаций питания (PSRR): >70 дБ (типичное значение, f = 1 кГц, VOUT = 5,0 В)

Точность выходного напряжения: ±1 % (типичное значение)

Диапазон рабочих температур (TJ): от -40 °C до +125 °C

Корпус: 20-контактный VQFN (3,5 мм x 5,5 мм — RGR)

Типичные области применения TPS7A8500RGRR

Сверхнизкий уровень шума и высокая производительность TPS7A8500RGRR делают его отличным выбором для следующих прецизионных электронных систем:

Цифровые нагрузки: последовательные десериаторы, программируемые логические матрицы (FPGA) и цифровые сигнальные процессоры (DSP)

Приборы, медицинское оборудование и аудиотехника

Высокоскоростные аналоговые схемы:

вольтажезависимые генераторы (VCO), аналого-цифровые преобразователи (ADC), цифро-аналоговые преобразователи (DAC) и низковольтная дифференциальная передача сигналов (LVDS)

Изображения: датчики на основе комплементарных металлооксидных полупроводников (CMOS) и специализированные интегральные схемы для видео (ASIC)

Тестирование и измерения

【Mingjiada Electronics】Долгосрочные поставки TI (TPS7A8500RGRR) 4A, низкое входное напряжение, низкий уровень шума, высокая точность, стабилизатор с ультранизким падением напряжения с функцией индикации нормального питания. Для получения дополнительной информации о TPS7A8500RGRR, пожалуйста, свяжитесь с Mingjiada Electronics:
