Компания SGMICRO Electronics представила SGM4020, источник опорного напряжения с низким дрейфом, низким энергопотреблением, компактным корпусом, высокой точностью и низким уровнем шума. Это устройство может применяться в промышленном оборудовании, коммуникационном оборудовании, медицинском оборудовании и системах питания от батарей.

SGM4020 — это CMOS-источник опорного напряжения для прецизионных приложений, сочетающий в себе низкое энергопотребление, низкий дрейф и высокую стабильность. Диапазон входного напряжения составляет от 2,7 В до 5,5 В, а выходные напряжения — 1,25 В, 1,8 В, 2,5 В, 3 В, 3,3 В, 4,096 В и 5 В, всего 7 фиксированных значений. Максимальная начальная точность составляет ±0,05%, максимальный температурный дрейф составляет 5 ppm/℃, статический ток составляет всего 66 мкА, а выходной ток ±10 мА.

Выходной шум чипа в диапазоне частот от 0,1 Гц до 10 Гц составляет около 6 мкВ-П/В, что обеспечивает высокую точность и низкий уровень шума для систем преобразования данных с высоким разрешением. Выход остается стабильным в диапазоне емкостной нагрузки от 0,1 мкФ до 10 мкФ, долгосрочный дрейф за 1000 часов составляет менее 50 ppm, задержка очень низкая, что значительно повышает производительность системы.

Устройство имеет экологичный компактный корпус SOT-23-5 и SOT-23-6, низкий статический ток и подходит для портативных устройств с ограниченным пространством и питанием от батарей. Номинальная рабочая температура составляет от -40 °C до +125 °C, что удовлетворяет требованиям длительной эксплуатации в большинстве промышленных, коммуникационных, медицинских и других приложений.

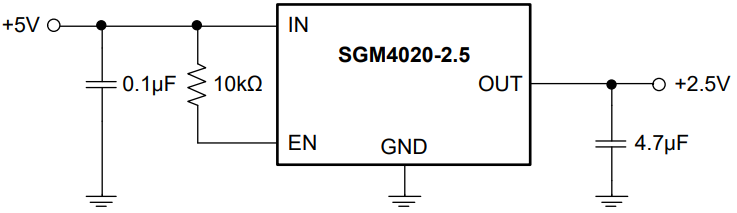

Рис. 1 Типичная схема применения SGM4020

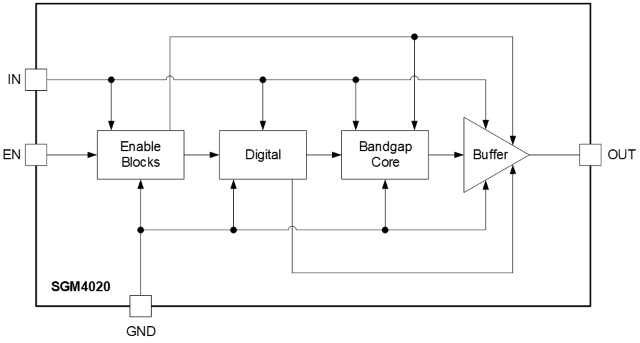

Рис. 2 Блок-схема функций SGM4020

О компании SGMICRO Electronics

SGMICRO Electronics (Beijing) Co., Ltd. (биржевой код 300661) является поставщиком высокопроизводительных и высококачественных интегральных схем аналоговой электроники. В настоящее время компания предлагает более 5900 моделей продукции в 34 категориях, предоставляя инновационные решения в области аналоговой и смешанной сигнальной обработки и управления питанием для таких отраслей, как промышленность, автомобильная электроника, коммуникационное оборудование, медицинское оборудование и бытовая электроника.
