MA600GQE из (MPS) производств INL < 0,6 ° (< 0,1 °), высокоточн, высок пропускн способн, конфигурируем цифров магнитн датчик угл, распространя на робот сустав, промышлен автоматизирова сист, электрическ транспортн средств привод высокоточн мест обнаруж сцен. ‌

MA600GQE обладает следующими характеристиками и преимуществами

Погрешн (INL) < 0,6 °

Использ на 32 поиск час-нибуд для пользовател посл калибровк достижим погрешн (INL) < 0,1 °

Кодер с 12 до 15 бит абсолютного угла

Высокая пропускная способность (например, 12kHz частота при 12,5 - битном разрешении)

Без задержки.

Широкий диапазон магнитных полей от 10mT до >100mT

Последовательный внешний интерфейс (SPI) для цифрового считывания угла и конфигурации чипа (spi)

Синхронный последовательный интерфейс для цифрового считывания угла (SSI)

Интерфейс с форсированным кодом ABZ, число импульсов на кольцо (1-4096)

Выход усилителя UVW кодера

Абсолютный выход модуляции чакры (PWM)

Несколько кругов или выход на скорости

Напряжение 3,3 V

7.5mA статический ток (IAVDD + IDVDD)

- 40 ° C до + 125 ° C работ температурн диапазон

Используется небольшая упаковка QFN-16 (3mx3mm)

подробн

MA600GQE (ma600gqe) — датчик магнитного угла с высокой точностью и высокой частотой, который может использоваться для обнаружения абсолютного угла постоянного магнита (обычно радиального магнитного цилиндра на оси вращения). Устройство интегрировано в сенсор магнитного сопротивления тонкого туннеля (TMR), который может достигатьвысокую пропустную способность с высокой точностью (INL) и является идеальным решением для управления позициями и робототехники.

MA600GQE поддерживает широкий диапазон магнитных полей и пространственную конфигурацию, одновременно поддерживая конфигурацию оси (коаксиса) и боковой оси (диверса). Неуязвимое запоминающее устройство на его чипе (NVM) может сохранять параметры конфигурации, такие как исходное положение нулевого угла и настройки ABZ/UVW/PWM.

MA600GQE посл фабрик калибровк, но в рамк сво рабоч температур ниж 0,6 ° погрешн (INL). Кроме того, пользователи могут провести окончательную системную калибровку с помощью конфигурационной 32 - точечной таблицы; Пользовател котор возникл посл калибровк погрешн (INL) но меньш 0,1 °.

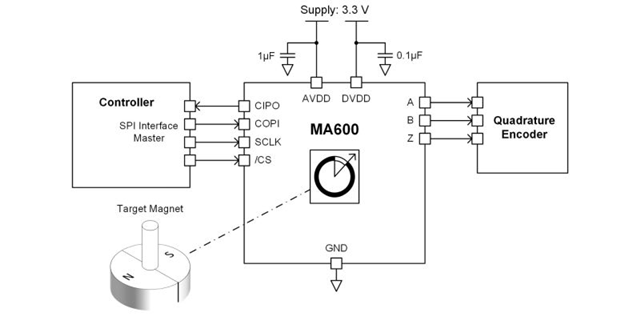

Связь с MA600GQE осуществляется через последовательный внешний интерфейс (SPI) и синхронный последовательный последовательный интерфейс (SSI).

Применение цели

Робот.

Многоколесный кодер

Управление положением

Управление скоростью

Технические характеристики

Продукт: MA600GQE

Используется для измерения: угол, вращающееся положение

Технология: магнитное сопротивление

Вращен-электрическ, механическ: 0 ° - 360 °

Линейный диапазон

Выход: SPI

Исходящий сигнал: увеличьте по часовой стрелке

Тип гидродинамического устройства: внешний магнит, без него

Линейность: минус 1,7 %

Вариация сопротивления

Напряжение: 3V — 3,6 V

Тип установки: поверхностная наклейка, смазывающая крыло

Стиль: крыло чайки

Температур работ: - 40 ° C - 125 ° C

Упаковка/оболочка: 16-QFN (3x3)
