[Поставка] NCV7720DQAR2G (ON) Десятиканальный, дека-полумостовой драйвер, SSOP-24

Shenzhen Mingjiada Electronics Co., Ltd.——долгосрочные поставки 10-полосных полумостовых драйверов Deca от Onsemi (NCV7720DQAR2G) с функциями защиты, специально разработанных для автомобильных и промышленных приложений управления движением.

Подробная информация о продукте:

Модель: NCV7720DQAR2G

Упаковка: SSOP-24

Тип: полумостовой драйвер Deca

Схема изделия:

NCV7720DQAR2G имеет раздельные органы управления и диагностики, драйвер может работать в прямом, обратном, заторможенном и высокоимпедансном режимах. Устройство управляется через 16-битный интерфейс SPI и совместимо с последовательной цепочкой.

Информация о ключевых параметрах NCV7720DQAR2G

Функция: драйвер - полностью интегрированный, управляющий и силовой каскад

Конфигурация выхода: полумост (10)

Интерфейс: SPI

Технология: силовой MOSFET

Применение: общее назначение

Ток - выход: 550 мА

Напряжение - питание: 3,15 В ~ 5,25 В

Напряжение - нагрузка: 5,5 В ~ 28 В

Рабочая температура: -40°C ~ 150°C (TJ) )

Тип монтажа: поверхностный монтаж

Упаковка/корпус: 24-LSSOP (0.154", 3.90mm Width)

Ключевые особенности NCV7720DQAR2G

Спящий режим с низким током покоя

Драйверы со стороны ВН и НН соединены в полумостовой конфигурации

Встроенная защита от непрерывности (LS и HS)

Пиковый ток 0,55 А

RDS(on) = 1 Ом (typ)

Управление по SPI 5 МГц

Соответствие системной блокировке по пониженному и повышенному напряжению 5 В и 3,3 В Защита от перегрузки по току Защита от перегрева Определение недогрузки Дискриминативное информирование о неисправностях 16-разрядная последовательная цепь обнаружения кадров, совместимая с несколькими системами 8,3 В

Блокировка при пониженном и повышенном напряжении

Защита от перегрузки по току

Защита от перегрева

Обнаружение недогрузки

Дискриминационный отчет о неисправностях

Обнаружение 16-разрядных кадров

Последовательная цепь, совместимая с несколькими 8-разрядными устройствами

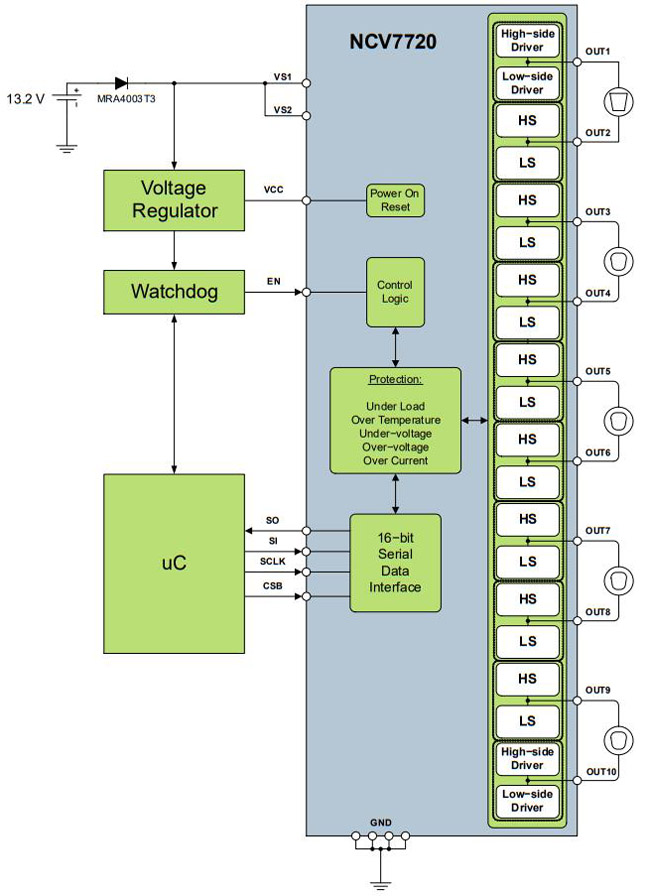

NCV7720DQAR2G - типовые блок-схемы применения
