[Поставка] IR2304STRPBF (Infineon) Полумостовая ИС драйвера затвора с защитой от прострелов

Shenzhen Mingjiada Electronics Co., Ltd.——долгосрочные поставки ИС драйверов затворов Infineon (IR2304STRPBF) с типичным током подтяжки 0,29 А и током стока 0,6 А в 8-контактном корпусе SOIC для IGBT и MOSFET.

Подробнее о продукте:

Модель: IR2304STRPBF

Корпус: SOIC-8

Тип: полумостовой драйвер затвора

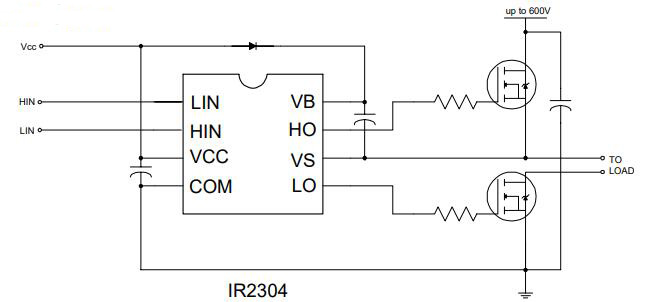

Схема изделия IR2304STRPBF:

IR2304STRPBF Технические характеристики:

Конфигурация привода: полумост

Тип канала: автономный

Количество драйверов: 2

Тип затвора: IGBT, MOSFET (N-канал)

Напряжение - питание: 10В ~ 20В

Логическое напряжение - VIL, VIH: 0.8В, 2.3В

Ток - пиковый выход (Pour-In, Pull-Out): 60mA, 130mA

Тип входа: неинвертирующий

High Side Напряжение - Максимальное (Bootstrap): 600 В

 Время нарастания/спада (типовое): 200ns, 100ns

Рабочая температура: -40°C ~ 150°C (TJ)

Тип монтажа: поверхностный

Упаковка/корпус: 8-SOIC (0.154", 3.90mm Width)

Упаковка вендорного устройства: 8-SOIC

IR2304STRPBF Особенности изделия:

Плавающий канал предназначен для работы в режиме бутстрапа до +600 В

Выдерживает высокие отрицательные переходные напряжения

Не подвержен влиянию dV/dt

Диапазон питания драйвера затвора: от 10 до 20 В

Двойная блокировка пониженного напряжения

Совместим с входной логикой 3 В, 5 В и 15 В

Предотвращает перекрестную логическую проводимость

Совпадение задержек распространения на двух каналах

Более низкий di/dt драйвера затвора для лучшей помехоустойчивости Выходы такие же, как входы. Помехоустойчивость

Выходы в фазе со входами

IR2304STRPBF - блок-схема:

[Mingjiada Electronics] Долгосрочные поставки драйвера затвора IR2304STRPBF, для получения дополнительной информации о продукции IR2304STRPBF или для консультации по цене, пожалуйста, свяжитесь с Mingjiada Electronics:
