8P34S1208NBGI8 представляет собой тактовый буфер низковольтного дифференциального сигнала (LVDS) 2: 8, представленный [ Renesas ], который в основном используется в сценариях высокоточного распределения тактовых сигналов. Вот основные характеристики 8P34S1208NBGI8:

• 8 пар с низким уклоном и низкой дополнительной вибрацией LVDS

• два альтернативных ввода дифференциальных часов

• дифференциал CLK, nCLK для допустимых дифференциальных входных уровней: LVDS, CML

• максимальная входная частота часов: 1,5 ГГЦ

• контроль уровня интерфейса LVCMOS/LVTTL, вводимого входного выборочного стержня

• смещение экспорта: 20ps (типичное значение)

• задержка распространения: 400ps (максимум)

• 1PPS приложения распространяются с небольшой задержкой изменений в температуре по всему диапазону

• колебание RMS по низкой ингаляционной фазе; fREF = 156,25 МГЦ, VPP = 1V, 12kHz - 20MHz: 34fs (типичное значение)

• энергопотребление оборудования (IDD) :

• классическое значение 120mA: 1,8 V

• классическое значение 132mA: 2,5 V

• полное 1,8 V или 2,5 V электрическое напряжение

* инкапсуляция VFQFPN без свинца (RoHS 6) и 28 штырьков

• - 40 ° C до 85 ° C окружа сред рабоч температур

• поддержк до температур поверхн 105 ° C

• поддержка PCI Express Gen1-5

обзор

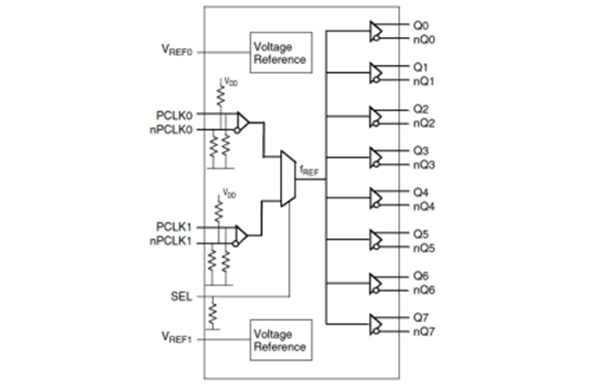

8P34S1208NBGI8 — высокопроизводительный буфер с дифференциалом LVDS. Устройство разработано для передачи сигналов 1PPS или высокой частоты, крайне низких фазовых шумов и сигналов данных. 8P34S1208NBGI8 поддерживает разработку системы безопасности с использованием 1,8 V или 2,5 V. Функция смещения гарантированного вывода и устройства в устройства делает 8P34S1208NBGI8 очень подходящим для применения часов, которые требуют четкого определения производительности и повторяемости. Предлагается 2 выборочных входных и 8 низкопрофильных выходов. Интегрированная поляризовая база может обеспечить простой интерфейс с однополюсным сигналом и входным раздельным устройством. 8P34S1208NBGI8 оптимизирована в отношении низких энергозатрат и низких фазовых шумов.

Классическое применение

8P34S1208NBGI8 применяется к сценариям, в которых требуется низкий фазовый шум и высокий стабильный сигнал часов, например:

Оборудование связи

Система промышленного управления

Прибор с высокой точностью

Основная информация.

Продукт: 8P34S1208NBGI8

Тип: раздать буферы (распределение), мультиплексоры

Электрическое число: 1

Соотношение: ввод: вывод: 2:8

Дифференциал-ввод: вывод: да/да

Ввод: CML, LVDS

Выход: ВДС

Максимальная частота: 1,2 ГГЦ

Напряжение: 1,71 V — 1,89 V

Температур работ: - 40 ° C - 85 ° C

Тип установки: тип поверхностной наклейки

Инкапсуляция/оболочка: 28-WFQFN
