MPQ4242GVE-0000-AEC1 — интегрированный преобразователь высоты 5A, 36V, полностью интегрированный в USB PD и полностью сертифицированный AEC-Q100. С основными характеристиками и преимуществами:

Интегрированное USB-снабжение (PD) решение MPQ4242GVE-0000-AEC1, применимое к портам электроснабжения автомобиля

Интегральный преобразователь с четвертым переключателем

Контроллер полиции 3.0

От 4,8 до 36V шириной входное рабочее напряжение (VIN) диапазон

Диапазон выходного напряжения (VOUT) от 3,3 до 22,5 V

Точное ограничение тока в кубике: минус 5%

Внешняя верхняя труба MOSFET (HS-FET) может работать параллельно

У USB Type-C низкий статический ток при отключении сети (IQ)

250kHz/420kHz доступна для конверсионных частот с расширением спектра частот

Поддержка USB Type-C V2.0

Поддержка R3.0, V2.0 и программируемого источника питания (PPS) со списком 7 объектов питания (PDO).

Поддерживает спецификацию QC 3.0 и hua FCP

Программы DCP поддерживают модели BC1.2, 3A Divider и 1,2 V/ 1,2 V

Защита от короткого замыкания в CCx, DP и DM в VBUS/VBATT

Батарея защищает двигатель от замыкания

I2C из бортового интерфейса

Компенсация давления на выходной линии

Можно настроить управление питанием полиции для борьбы с низким напряжением батареи или высокой температурой

Поддерживаем обмен энергией у полиции двух портов

Светодиодный двигатель с модуляцией с регулируемой чакрой (PWM)

Задержка закрытия может составлять до 120 минут

В комплекте QFN-22 (4mx5 мм) с боковой обшивкой

Соответствует 1 - й сертификации AEC-Q100

Подробности продукции

MPQ4242GVE-0000-AEC1 — комплексное решение, применяемое к USB Type-C (ДПГ). Он интегрирован в трансформатор высоты с четырьмя переключателями питания и контроллером полиции USB. MPQ4242GVE-0000-AEC1 может поддерживать непрерывный выходной ток до 5A в пределах входного напряжения.

MPQ4242GVE- 00000 -AEC1 поддерживает USB Type-C-порт с программируемым источником питания (PPS), С обратной совместимостью (BC 1.2), 3A divider mode и DCP (DCP) для специального порта подзарядки (1,2 V/ 1,2 V). MPQ4242GVE-0000-AEC1 также поддерживает QC 2.0/3.0 и модель FCP в китае.

MPQ4242GVE-0000-AEC1 предоставляет машины, которые могут настраивать полицию на управление питанием, чтобы противостоять низкому или перегретому напряжению батареи (VBATT). Когда два MPQ4242-AEC1 используются в качестве портов для двойной полиции, их внутренняя логика разделения мощности может эффективно распределять общую мощность.

Функции защиты от неисправности mpq4422gve - 00000 -AEC1 включают в себя короткую защиту от ввода/вывода в BUS и VIN, CC protocol (OCP), защиту потока в режиме икота, защиту от избыточного давления на выходе (OVP) и гипер-блокирование.

MPQ4242GVE- 00000 -AEC1 требует лишь небольшого количества существующих стандартных внешних компонентов, включая QFN-22 (4mx5mm), которые соответствуют 1 - й квалификации AEC-Q100.

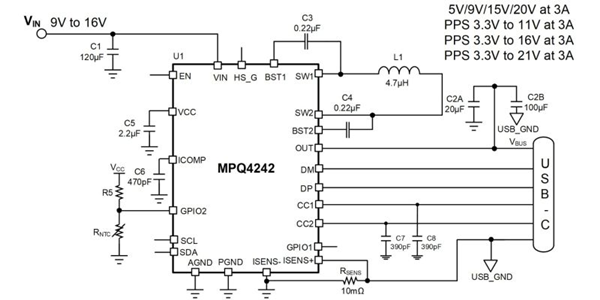

Классическое применение

Порт для зарядки USB

Источник питания USB

Характеристики MPQ4242GVE-0000-AEC1

Напряжение — ввод: 4.8V - 36V

Выходное число: 1

Напряжение на выходе: 3,3 V - 22,5 V

Температур работ: - 40 ° C - 150 ° C (ти дже)

Уровень: автомобильный уровень

Квалификация: AEC-Q100

Тип установки: поверхностная наклейка, смазывающая крыло

Инкапсуляция/оболочка: 22-PowerVFQFN
