[Поставка] ADL5513ACPZ (ADI) РЧ детекторы мощности__80 дБ Демодулирующий логарифмический усилитель

Shenzhen Mingjiada Electronics Co., Ltd.——Долгосрочные поставки ADI (ADL5513ACPZ) демодулированный логарифмический усилитель, устройство может быть использовано в режиме измерения или контроллера.ADL5513ACPZ может точно преобразовывать радиочастотные (RF) входные сигналы в соответствующие децибельной шкалы выход. ADL5513ACPZ может быть настроен на подачу управляющего напряжения для усилителя мощности или измерительного выхода на вывод VOUT.

Подробная информация о продукте:

Номер модели: ADL5513ACPZ

Упаковка: LFCSP-16

Тип: демодулированный логарифмический усилитель

Схема изделия:

ADL5513ACPZ Технические характеристики:

Частота: 1MHz ~ 4GHz

RF Тип: WiMax, WLAN

Входной диапазон: -58dBm ~ 6dBm

Точность: ±0.5dB

Напряжение - поставляется: 2.7V ~ 5.5V

Ток - поставляется: 31 mA

Тип монтажа: поверхностный монтаж

Упаковка/корпус: 16-VFQFN Unpopulated Pad, CSP

Поставщик Devices Упаковка: 16-LFCSP-VQ (3x3)

ADL5513ACPZ имеет время отклика 10 нс и способен обнаруживать радиочастотные импульсы с частотой свыше 50 МГц. Устройство обеспечивает непревзойденную стабильность логарифмического перехвата при температуре окружающей среды. ADL5513ACPZ работает от напряжения питания от 2,7 В до 5,5 В и потребляет менее 30 мА энергии, при этом ток ниже, когда устройство отключено.

Области применения ADL5513ACPZ:

Регулировка уставки усилителя радиочастотного передатчика и определение уровня

Определение мощности в передатчиках беспроводной связи

Измерение RSSI в базовых станциях, WLAN, WiMAX, радарах.

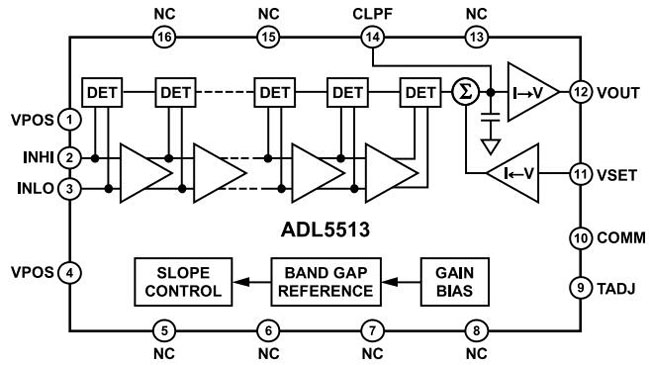

ADL5513ACPZ - функциональная блок-схема:

Добро пожаловать в Mingjiada Electronics для получения дополнительных каталогов продукции, параметрической информации и конкурентных предложений о ADI (ADL5513ACPZ) демодулированные логарифмические усилители.
