Mingjiada Electronics (спрос и предложение) ISL78714ANZ: многосекционный менеджер литий-ионных батарей автомобильного класса IC 64-TQFP

Краткий обзор:

ISL78714 - литиевый ионный менеджер IC может контролировать до 14 последовательных батарей, оптимизированных для выполнения жестких требований к производительности, надежности и безопасности автомобиля. Устройство обеспечивает все функции таких ключевых компонентов в системе управления батареями, как точное наблюдение за напряжением и температурой батареи, баланс батарей и обширная системная диагностика.

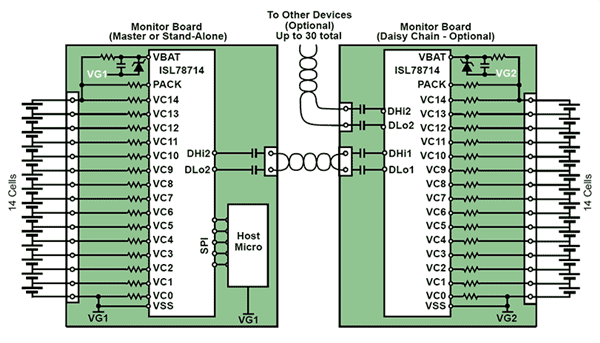

В типичной конфигурации, главный ISL78714 связывается с мейнфреймом через порт SPI и до 29 дополнительных устройств ISL78714, которые прикреплены к isl78714 с помощью надежной цепочке двухпроводной спирали. Система связи настолько гибкая, что может быть достигнута конденсаторной изоляцией, трансформатором или и тем, и другим.

Включает в себя три режима баланса батареи: режим ручного балансирования, режим временного равновесия и режим автоматического равновесия. Режим автоматического балансирования прерывает баланс после того, как потребляет количество энергии, указанного компьютером в каждой батарее.

характеристик

Мониторинги и управление до 14 батарей являются стандартными ионно-химическими элементами лития

AEC-Q100 сертифицирован, поддерживает систему ASIL D

Надежная двухпроводная система связи с использованием конденсатора или трансформатора, со скоростью до 1Mbps

Согласуется с протоколом безопасности ISO26262

Точность измерения напряжения батареи от 1,65 V до 4,28 V, — 20 до +85 с:

Начальная точность: минус 2мв

Точность устройства после сборки пластины: 0,2,5 мв

Диапазон входных батарей: минус 5.0V, отрицательное напряжение применительно к основной линии и топливным элементам

Максимум 6 внешних температурных мониторинга

Внутреннее наблюдение за температурой с предупреждением

Два общих ввода-вывода штыря

Местоположение автоматической индукционной батареи

Менее чем за 10 МКМ было измерено и осуществлено считывание всех напряжений, температур и диагностических данных 112 батарей

Средняя функция измеряется дополнительной батареей пользователя

14 - битные измерения напряжения и температуры

Интегрированная системная диагностика для всех ключевых функций

Если связь прервется, сторожевой пёс отключит питание устройства

Длительный дрейф: - 0,31 log(khrs)

Полностью устойчивая к эмс и мгновенным-превосходная тепловая тяга

* s/w, имеющиеся драйверы сложного оборудования, следуют процессам разработки AUTOSAR, Aspice и ISO26262 ASIL-D.

Resa предоставляет конфигурацию и интеграцию необходимых модулей MCAL для RH850 mcal

прикладн

Система управления автомобильными аккумуляторами (BMS)

Чистый электромобиль (BEV)

Гибридная машина (HEV)

Электромеханическая гибридная машина

Электромото-аккумуляторы

Резервные батареи и системы хранения энергии, требующие тщательного управления и мониторинга

Портативный и полупортативный прибор
