Mingjiada Electronics продает 4G модуль EC600SCNLA-N06-SNNSA модуль беспроводной связи, абсолютно новый и оригинальный, гарантия качества, доступная цена, реальный один с приемкой цена может быть обсуждена в деталях!!!

Quectel EC600S-CN - это модуль беспроводной связи LTE-FDD/LTE-TDD/GSM, который поддерживает передачу данных в сетях LTE-FDD, LTE-TDD, EDGE и GPRS, а также может обеспечивать голосовые функции в соответствии с требованиями заказчика.

Основные характеристики

Параметр

Питание

● Диапазон напряжения питания VBAT: 3,3-4,3 В

● Типовое напряжение питания: 3,8 В

Мощность передатчика

●Класс 4 (33 дБм ±2 дБ) для EGSM900

●Класс 1 (30 дБм ±2 дБ) для DCS1800

●Класс E2 (27 дБм ±3 дБ) для EGSM900 8-PSK

●Класс E2 (26 дБм ±3 дБ) для DCS1800 8-PSK

●Класс 3 (23 дБм ±2 дБ) для диапазонов LTE-FDD

●Класс 3 (23 дБм ±2 дБ) для диапазонов LTE-TDD

Особенности LTE

●Максимальная поддержка Cat 1 FDD и TDD

Поддержка полосы частот 1,4/3/5/10/15/20 МГц

●LTE-FDD: максимальная скорость нисходящей линии связи 10 Мбит/с, максимальная скорость восходящей линии связи 5 Мбит/с

LTE-TDD: максимальная скорость нисходящего канала 7,5 Мбит/с, максимальная скорость восходящего канала 1 Мбит/с.

Характеристики GSM

GPRS:

●Поддержка GPRS мульти-слот класса 12

● Формат кодирования: CS-1/CS-2/CS-3/CS-4

● Максимальная скорость нисходящего канала 85,6 кбит/с, максимальная скорость восходящего канала 85,6 кбит/с

EDGE:

●Поддерживает EDGE мульти-таймслот класса 12

Поддерживает методы кодирования с модуляцией GMSK и 8-PSK

● Формат кодирования нисходящей линии связи: CS 1-4 и MCS 1-9

Формат кодирования восходящей линии: CS 1-4 и MCS 1-9

Максимальная скорость нисходящего канала 236,8 кбит/с, максимальная скорость восходящего канала 236,8 кбит/с

Особенности сетевого протокола

●Поддержка протоколов TCP/UDP/PPP/NTP/NITZ/FTP/HTTP/PING/CMUX/HTTPS/FTPS/SSL/FILE/MQTT/MMS*

●Поддержка протоколов PAP и CHAP

Служба коротких сообщений (SMS)

●Текстовый и PDU режимы

●Передача и прием SMS от одного абонента к другому

●SMS-трансляция по ячейкам

●Сохранение SMS: в настоящее время хранятся на (U)SIM-карте

Интерфейс (U)SIM

●Поддержка USIM/SIM-карт: 1,8 В и 3,0 В

Возможности сетевого протокола

● Поддержка протоколов TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/CMUX/HTTPS/SMTP/MMS/FTPS/SMTPS

● Поддержка протоколов PAP и CHAP .

Аудио функции

● Поддержка 1 цифрового аудиоинтерфейса: интерфейс PCM

GSM: HR/FR/EFR/AMR/AMR-WB

●Поддерживает эхоподавление и шумоподавление

Интерфейс PCM

●Для использования аудио требуется внешний чип кодека.

Интерфейс USB

●Совместимость с USB 2.0 (только ведомый режим), скорость передачи данных до 480 Мбит/с

●Для передачи AT-команд, передачи данных, отладки и обновления программного обеспечения

●USB драйвер виртуального последовательного порта: поддерживает Windows 7/8/8.1/10, Linux 2.6~5.4.

● USB-драйвер для Android 4.x~9.x и других операционных систем.

Последовательный порт Основной последовательный порт:

●Для передачи AT-команд и передачи данных

●По умолчанию скорость передачи данных составляет 115200 бит/с.

●Поддержка аппаратных потоков RTS и CTS.

Отладочный последовательный порт:

●Для частичного вывода журнала

●Скорость передачи данных составляет 115200 бит/с.

AT-команды

●Команды, определенные в 3 GPP TS 27.007 и 3 GPP TS 27.005, а также AT-команды Remote Communications Enhanced.

Сетевые инструкции

Выводы NET_MODE и NET_STATUS для индикации состояния сети

Антенный интерфейс

● Интерфейс основной антенны (MAIN_ANT)

Характеристический импеданс ●50 Ω

Физические характеристики

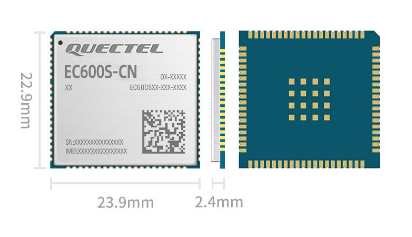

Размеры: (22,9 ± 0,15) мм × (23,9 ± 0,15) мм × (2,4 ± 0,2) мм

Обновление программного обеспечения

Возможность обновления через интерфейс USB или FOTA

RoSH

Все устройства полностью соответствуют требованиям ЕС RoHS.

Компания также распространяет следующие модели серии для беспроводной связи:

EC800GCNGA-I05-SGNSA

EC600MCNLC-I03-SNNDA

EC20CEFHLG-128-SNNS

ec600scnla-n06-sgnsa

ec600ucnlb-n05-snnsa
