[Поставка] LP5030RJVR (TI) 12-бит PWM Ультра-низкий Ток Потока Покоя I2C RGB LED Драйверы

Shenzhen Mingjiada Electronics Co., Ltd.——долгосрочные поставки 30-канального I2C драйвера постоянного тока RGB светодиодов TI (LP5030RJVR), который использует 12-битное разрешение ШИМ и частоту переключения 29 кГц для управления каждым светодиодным выходом. Такое управление позволяет добиться плавного спада интенсивности и устранить слышимый шум.

Подробнее о продукте:

LP5030RJVR - это 30-канальный светодиодный драйвер с ловушкой постоянного тока. Благодаря 12-битному ШИМ-генератору с частотой 29 кГц для каждого канала, независимому смешиванию цветов и управлению интенсивностью (ранее известному как регистр управления яркостью), LP5030RJVR позволяет добиться ярких светодиодных эффектов при полном отсутствии слышимого шума.

Номер модели: LP5030RJVR

Упаковка: VQFN-46

Тип: Драйвер RGB светодиодов постоянного тока

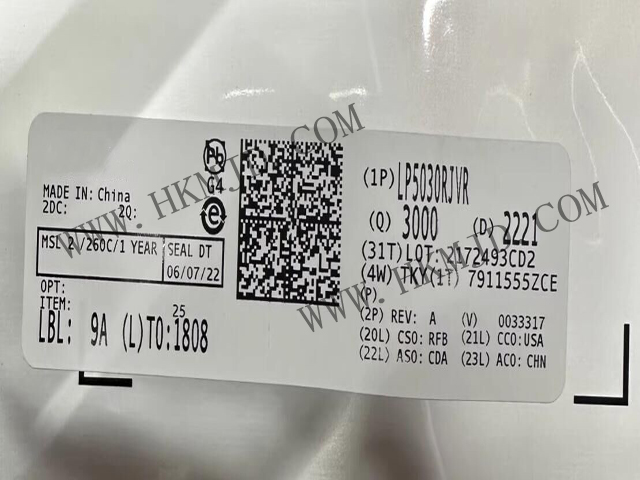

Схема изделия LP5030RJVR:

LP5030RJVR Особенности продукта:

Диапазон рабочего напряжения:

- VCC Диапазон: от 2,7 до 5,5 В.

- Выводы EN, SDA и SCL совместимы с шинами питания 1,8 В, 3,3 В и 5 В

- Максимальное выходное напряжение: 6 В

36 высокоточных ловушек постоянного тока

- Максимальный ток 25,5 мА на канал во всем диапазоне VCC

- Максимальный ток на канал 35 мА при VCC ≥ 3,3 В

- Погрешность между устройствами ±5%; погрешность между каналами ±5%

Сверхнизкий ток покоя:

- Режим выключения: 1 мкА (максимум) при низком уровне EN

- Режим энергосбережения: 12 мкА (максимум), высокий уровень EN, все светодиоды выключены >30 мс.

Каждый канал имеет встроенный 12-битный ШИМ-генератор с частотой 29 кГц:

- Каждый канал имеет независимый регистр смешивания цветов

- Один независимый регистр управления яркостью на каждый модуль RGB LED

- Управление яркостью по логарифмической или линейной шкале на выбор

- Встроенная трехфазная схема ШИМ со сдвигом фаз

3 программируемые группы (R, G, B) для простого программного управления каждым цветом

2 контакта внешнего аппаратного адреса позволяют подключить до 4 устройств

Широковещательный ведомый адрес позволяет одновременно конфигурировать несколько устройств

Автоинкремент позволяет записывать или считывать несколько последовательных регистров во время одной передачи данных

Скорость работы в быстром режиме I2C до 400 кГц

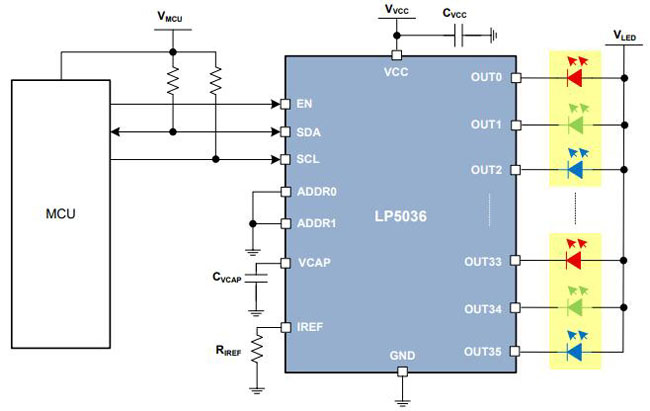

LP5030RJVR - Упрощенная схема:

[Mingjiada Electronics] является поставщиком LP5030RJVR в течение длительного времени, если вам нужны параметры данных светодиодного драйвера LP5030RJVR, запрос образца или консультационная цитата, добро пожаловать в Mingjiada Electronics:
