MAX25203DATJA — двухфазный синхронный контроллер подъема автомобиля с программируемым двигателем двери и I2C, применяемый в таких случаях, как информационная система автомобиля, звуковой усилитель и т.д.

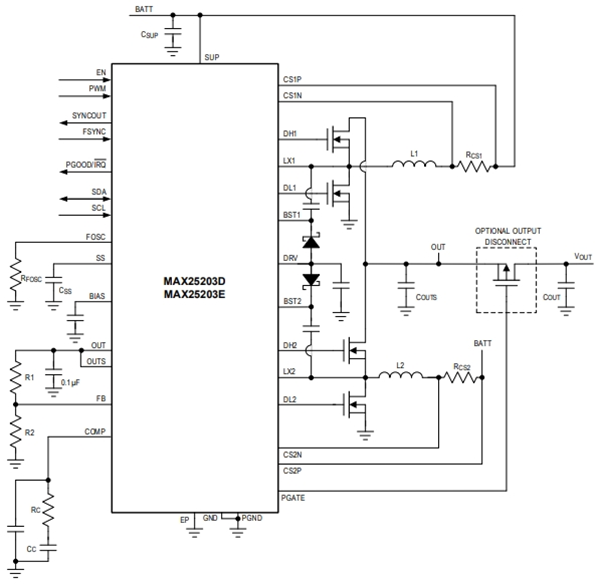

Типичная прикладная сцена

MAX25203DATJA широко используется:

Информационно-развлекательная система

Усилитель звука в машине

Он может оставаться в состоянии регулирования во время холодных рукояток или операций с остановками, пока батарея не будет введена в 1,8 V. Бол тог, напряжен MAX25203DATJA такж может быт использова для проистека подсветк и класс "D" audio усилител ‌.

особен

Удовлетворяет жесткому потреблению энергии модуля OEM и спецификации производительности

Точность выходного напряжения в FB составляет минус 1,5%

Выходное напряжение может регулироваться между 12V и 65V (70V, абсолютный максимум).

Ток выключения энергии составляет 5 м

Высокая эффективность и обмен током

Эффективность > 98%

Однократное (OTP) сеточное напряжение в 6,5 — 10V позволяет пользователю оптимизировать внешний MOSFET и повысить эффективность

Общая точность тока между фазами составляет минус 5%, что может повысить эффективность системы

Программируемый ток ограничивает непрозрачную переработку пиковой нагрузки, не требуя слишком больших индукторов

Ингибиторная функция EMI может эффективно понижать помехи в чувствительных радиочастотах и не повредить широкий диапазон входного напряжения

Опция расширения частоты

Синхронизированный ввод частоты в реальном времени

Резистор программируется на частотах от 220kHz до 2,1 МГЦ

Синхронизирова выходн обеспеч четырехфазн операцион 90 ° виден … час

Интегральная и термостойкая инкапсуляция, экономия пространства и затрат на монтажную плату

Контроллер тока с принудительным непрерывным и прыжковым режимом

С боковой стороны можно смазать 32 кегля TQFN-EP

Функции защиты и диагностика I2C могут повысить надежность системы

Операция декомпрессия завершена

Защищён коротким замыканием с True ShutdownTM

Блокировка питания через I2C

Следите за температурой обнаженных кадров через I2C

Следите за токами фаз через I2C

обзор

Двухфазный синхронизированный контроллер высоты MAX25203DATJA позволяет держать информационную систему развлечений регулируемой до тех пор, пока батарея не разрядится до 1,8 ввода. Они также могут использоваться для создания напряжения спинного света и аудиоусилитель класса D. Эти устройства могут быть запущены с помощью электропитания входного напряжения от 4,5 до 42V, которое может работать при низком напряжении до 1,8 V и с минимальным током выключения питания в 5 м2.

MAX25203DATJA работает на частоте до 2,1 МГЦ, позволяя использовать меньшие внешние компоненты и понижать исходящие волны, а также гарантировать отсутствие помех в диапазоне AM. Частота переключателя может регулироваться с помощью сопротивления (от 220kHz до 2100kz), а также мгновенно синхронизироваться с внешними часами.

MAX25203DATJA имеет опцию расширения частоты, которую можно использовать для модуляции частоты, тем самым минимизируя EMI помехи. 90 ° виден … час выходн синхронизирова втор MAX25203D, достижен четыр операцион.

Когда напряжение энергии превышает выходное регулирующее напряжение, прямая работа работает более чем на 98% эффективнее. Программируемый ток ограничивает неявную возможность обработки пиковой нагрузки без использования больших индукторов.

MAX25203DATJA имеет функцию включения мониторов и декомпрессивного блокирования. Защитная функция включает в себя недельный поток и выключение тепла. Эт устройств - 40 ° C до + 125 ° C машин диапазон температур.

Для получения эксклюзивного предложения MAX25203DATJA, пожалуйста, свяжитесь с Mingjiada Electronics через веб-сайт (www.hkmjd.com).
