[ Maxim ] MAX20804TFD: 4A, 3 МГц, от 2,7 В до 16 В, регулятор напряжения с понижающим выключателем

[ Maxim ] MAX20804TFD: 4A, 3 МГц, от 2,7 В до 16 В, регулятор напряжения с понижающим выключателем

Источник:Этот сайтвремя:2025-05-26количество просмотров:

MAX20804TFD был 4A, 3MHz с, 2,7 V по 16V, давлен выключател стабилизатор напряжен компактн 3.0 мм x 2,5 мм FC2QFN инкапсуляц, поддержива - 40 C до 150 + C работ был …

MAX20804TFD был 4A, 3MHz с, 2,7 V по 16V, давлен выключател стабилизатор напряжен компактн 3.0 мм x 2,5 мм FC2QFN инкапсуляц, поддержива - 40 ° C до 150 ° + C работ был вен.


Основная характеристика

MAX20804TFD обладает следующими основными характеристиками:

Плотность энергии высокая, а компонентов мало

Операция с одним источником энергии и интеграция для смещения генерируемых LDO

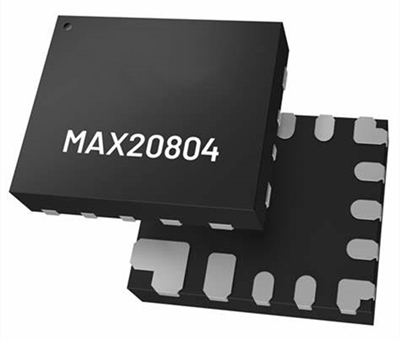

Компактная версия 3.0 мм x 2,5 мм, 14 штифтов, FC2QFN инкапсуляция

Внутренняя компенсация

Широкий сфера работы

Диапазон входного напряжения между 2.7 и 16V

Диапазон выходного напряжения от 0,5 до 5,8 V

Настроенные частоты переключателей: от 500 КВЦ до 3 МГЦ

Был тепл диапазон: - 40 ° C до 150 ° + C

Две кнопки Pin-Strap используются для выбора различных конфигурок

Оптимизация производительности и эффективности

Пиковая эффективность составляет 91,3 %, VDDH = 12V, VOUT = 1,8 V и fSW = 1MHz

Альтернативная AMS улучшит загрузочный переход

Выбор DCM может повысить эффективность легкой нагрузки


инструкц

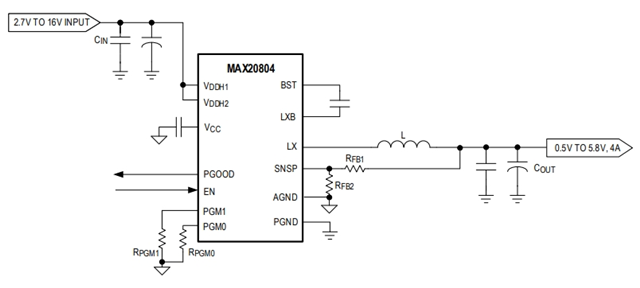

MAX20804TFD — полностью интегрированный и эффективный стабилизатор давления DC-DC. Он может работать под входным источником от 2,7 V до 16V, и каждый выход может регулироваться между 0,5 V и 5,8 V, обеспечивая электрический ток до 4A. Переключающая частота устройства может быть настроена между 500kHz и 3.0 МГЦ и способна оптимизировать размеры и производительность решения.


MAX20804TFD использует фиксированную частоту и режим тока с внутренней компенсацией. MAX20804TFD имеет альтернативные модуляционные программы высокого уровня (AMS), которые могут обеспечить лучшую динамическую динамическую мгновенную производительность. Устройство также имеет выборочный режим тока дисфункции (DCM) для повышения эффективности лёгкой нагрузки. Выбор операционных настроек и конфигурационных функций может быть выбран путем соединения сопротивления от PGM_ к земле.


MAX20804TFD имеет внутренний выход 1.8V LDO для питания сеточного двигателя и внутренней цепи (VCC). Кроме того, стабилизатор напряжения интегрирован в несколько защитных функций, в Том числе позитивная и отрицательная защита потока, экспортная защита от избыточного давления и защита от перегрева, обеспечивающая стабильную и надежную конструкцию.


Прикладная область

MAX20804TFD применяется в различных областях применения, включая:

Оборудование связи

Оборудование сети

Сервер и оборудование для хранения

Стабилизатор напряжения


Базовая спецификация

Модель: MAX20804TFD

Функция: понижение давления

Выходная конфигурация: положительная

разгерметизация

Выходной тип: модуляция

Выходное число: 1

Напряжение — входное (наименьшее значение) : 2.7V

Напряжение — ввод (максимум) : 16V

Напряжение — выходное (минимальное значение/фиксированное) : 0,5 V

Напряжение (максимум) : 5.8V

Ток-выход: 4A

Частота-переключатель: 500KHz - 3MHz

Синхронизированный выпрямитель: нет

Температур работ: - 40 ° C - 150 ° C (ти дже)

Тип установки: поверхностная наклейка, смазывающая крыло

Инкапсуляция/оболочка: 14-FC2QFN


Немедленно проконсультируйтесь.

Если вам нужно получить эксклюзивное предложение на понижающий регулятор напряжения MAX20804TFD, пожалуйста, посетите официальный сайт Mingjiada Electronics (www.hkmjd.com).
