Профиль продукции

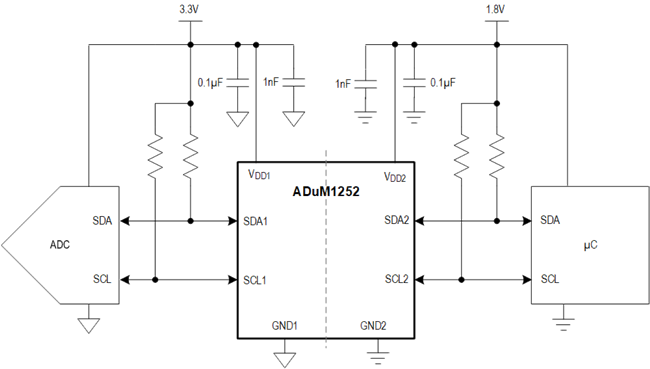

ADuM1252 - й двусторонний изолятор I2C предоставляет два двусторонних канала для передачи данных (например, I2C), которые требуют двусторонней передачи данных на одной линии. Чтобы предотвратить поведение защелки, первый боковой выход содержит специальный буфер, который может регулировать логический низкий уровень напряжения до 0,64 в, а пороговый порог входного логического низкого уровня может быть как минимум на 50 мв ниже, чем у выходной логики. Вторая сторона имеет традиционный буфер, который не регулирует выходное напряжение низкого уровня логики.

ADuM1252 обладает независимыми источниками питания с 1,71 по 5,5 в каждой из сторон изолятора. Устройство работает на частоте до 2MHz. Электрический ток сверхнизкого уровня на 21 м с каждой стороны, идеально подходит для питания батареи.

ADuM1252 сначала предварительно заряжает штыри шины, затем мониторит состояние шины, с тем чтобы обнаружить свободные шины или обнаружить прерывающиеся условия для I2C, а также для соединения с первой и второй стороны, таким образом обеспечивая беспрепятственное подключение к тепловому соединению с второй стороны.

Устройство: ADUM1252ASA

Тип: цифровой изолятор

Приложение: изолированный интерфейс I2C/SMBus, система управления батареями, электроснабжение ethernet (PoE), электромеханическая система управления.

Характеристика продукции

Низкий VOL(Макс) реализует более высокую совместимость устройств I2C

Первая сторона: 0.69V

Вторая сторона: 0,4 V

Сверхнизкий расход энергии может продлить использование батареи

400kHz час 142 мa на Один проход (классическое значение)

Более широкий диапазон источников энергии VDD1/VDD2 поддерживает более логический уровень напряжения и может быть преобразован

С обеих сторон 1,71 в и 5,5 в

Увеличенный тепловой интервал 2 с боковой стороны ввода/вывода

Первое боковое соединение происходит в свободном или неактивном состоянии шины, чтобы предотвратить повреждение данных

Двусторонняя передача данных I2C до 2MHz SCL

Двухсторонний SCL для топологии шины высокого уровня

Поддерживаем растяжение часов через сегрегационную решетку и несколько контроллеров

Мощные электрические мощности могут понизить значение RPULL-UP, таким образом достигая более быструю скорость шины

Сторона 1:5 ма

Вторая сторона: 50mA

Обеспечить надежную электроизоляцию цифровых сигналов

Устойчивая устойчивость

8 узких штырьков: 445VRMS

В соответствии со стандартом IEC 61000-4-5 можно выдерживать волны в 0,10 кв

Расстояние лазания и зазор

Узкая восьмёрка

Сертификация по безопасности и нормам (заявка)

IEC60747-17 (заявка)

Расширенный VIORM узкий SOIC: 630VPEAK

Ул 1577 (заявка)

8 узких штырьков: 300 000vrms в минуту

IEC/EN/CSA 62368-1 (заявка)

IEC/EN/CSA 61010-1 (заявка)

CAN/CSA-C22.2 14-18 (заявка)

Shenzhen Mingjiada Electronics Co., Ltd. (поставка, переработка) ADUM1252ASA сверхнизкое энергопотребление, двусторонний I2C изолятор.
