Недавно известная зарубежная организация iFixit провела разборку Vision Pro на уровне микросхем, и результаты показали, что устройство содержит большое количество микросхем Texas Instruments (TI), а также отечественный чип - Zhaoyi Innovation GD25Q80E 1 Мб последовательной NOR флеш-памяти.

Ниже приведена внутренняя структура микросхем Vision Pro:

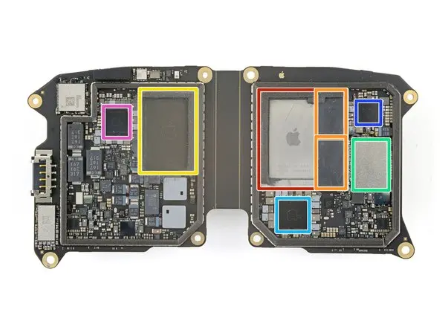

Шаг 1: Передняя панель материнской платы

Красный: окта-ядерный процессор приложений Apple APL1109/339S01081E M2 и графический процессор

Оранжевый: память Micron MT62F1G64D8WT-031 XT:B 8 ГБ LPDDR5 SDRAM

Желтый: сенсорный сопроцессор Apple APL1W08/339S01186 R1

Зеленый: флэш-память NAND объемом 256 ГБ ArmourMan K5A4RC2097

Небесно-голубой: Apple APL109C/343S00627 Микросхема управления питанием

Синий: Apple APL109D/343S00628 Микросхема управления питанием

Фиолетовый: микросхема управления питанием Apple APL1004/343S00629

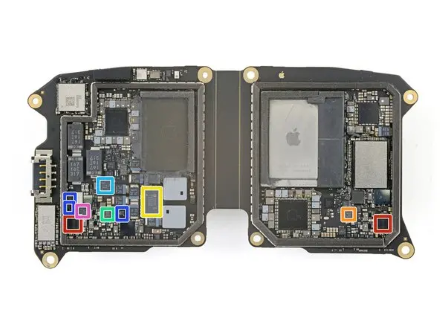

Шаг 2: Передняя панель материнской платы

Красный: Apple 338S00521-B0 Управление питанием

Оранжевый: тактовый буфер Texas Instruments LMK1C1104

Желтый: ADI LT8652S 8,5 A/18 В двойной синхронный Buck-преобразователь

Зеленый: Texas Instruments TPS62125 Бак-преобразователь 300 мА

Небесно-голубой: Texas Instruments TPS61045 Регулируемый буст-преобразователь

Синий: ON Semiconductor FPF2895C Токоограничивающий выключатель

Фиолетовый: LDO-регулятор Texas Instruments TPS70936 150 мА/3,6 В

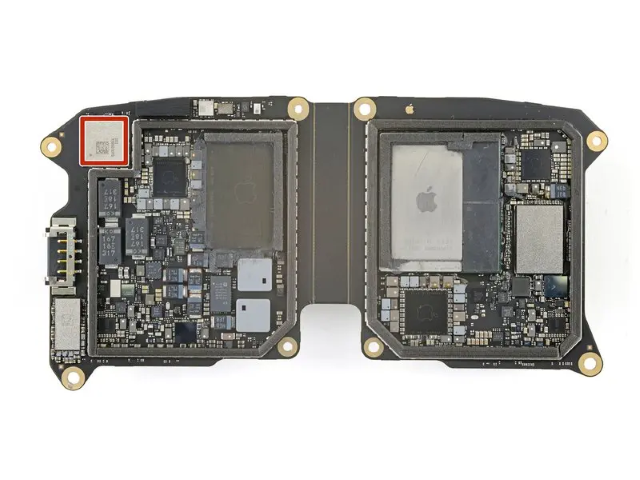

Шаг 3: Подключение микросхем на передней панели материнской платы

Красный: модуль WiFi/Bluetooth USI 339S01015
