ISO7742TBDWRQ1: четырёхканальный цифровой изолятор с интегрированным трансформатором 420kHz

Характеристика и превосходство

Цифровое изолирующее устройство iso 77442tbdwq1 имеет следующие характеристики:

Соответствует требованиям AEC-Q100 для использования в автомобильном приложении

Устройств температур иерарх 1: - 40 ° C до 125 ° C окружа сред работ температурн диапазон

Функциональный тип безопасности

Документ, который помогает в разработке системы ISO 26262

Скорость передачи 100мбпс

Прочная и надежная сетка:

Предполагается, что при напряжении работы 1500VRMS продолжительность жизни составляет более 30 лет

Номинальное значение — 5000VRMS

Мощность волны составляет 12,8 кв

Распространя на цифров изолятор ± 150kV/МКМ s типичн CMTI

Широкий диапазон напряжения питания: от 2,25 V до 5,5 V

Преобразование уровней от 2,25 V до 5.5V

Выход по умолчанию с высоким уровнем (ISO774xT) и низким (ISO774xFT) опциями

Низкий расход энергии, типичное значение тока на Один канал в 1Mbps в течение часа составляет 1,5 ма

Замедление распространения: типичное значение для 5V время — 10,7 нс

Электромагнитная совместимость (EMC)

Системный уровень ESD, EFT и сопротивление волнам

Привод на клюшку для трансформатора

Максимальный ток при питании 5V равен 0,7 A

Низк рон, 4,5 ви питан максимум состав 0,4 Ωm

Часы расширения частоты

При использовании энергии 5V трансформаторный двигатель ограничивает ток до 1,75 A.

Сертификация по безопасности (предварительное рассмотрение) :

DIN EN EN IEC 60747-17 (VDE 0884-17)

Программа аутентификации компонента ул 1577

IEC 61010-1, IEC 62368-1, IEC 60601-1 и GB 4943.1 сертифицированы

описыва

Iso77442tbdrq1 — интегрированный трансформаторный двигатель, изолирующий уровень 5000VRMS и совместимый со стандартом 1 класса высокопроизводительных четырёхканальных изоляторов. Расширенный уровень изоляции, соответствующий стандартам VDE, CSA, TUV и CQC.

В то же время, изолируя дополнительный металл-окислитель полупроводник (CMOS) или низковольтный коммутационный металл-полупроводник (LVCMOS) с числами I/O (lvcmos), прибор iso 77442tbdwrq1 может также иметь слабые энергопоглощающие свойства, обеспечивая высокий электромагнитный интерфейс и низкую радиацию. Логические входные и выходные буферы каждого отдельного канала изолированы двойной емкостью диоксида кремния (SiO2). Если входной источник питания или сигнал теряется, устройство без суффикса F по умолчанию экспортирует высокий уровень по умолчанию, а устройство с суффиксом F по умолчанию экспортирует низкий уровень.

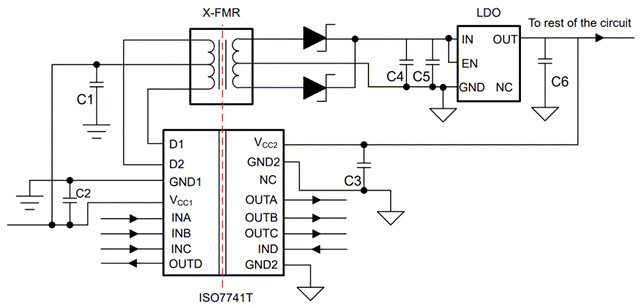

Iso77442tbdwq1 содержит портативные трансформаторные двигатели с низким шумом и низким EMI, разработанные специально для небольших изолированных источников энергии. Трансформаторный двигатель управляет тонким промежуточным трансформатором через постоянный источник питания от 2,25 V до 5,5 V. Минимальный шум и EMI были реализованы с помощью контроля давления и широкочастотных часов (SSC) напряжения выходного переключателя. Iso 77442tbdwq1 состоит из осциллятора и сеточной цепи двигателя, которая может обеспечить дополнительный выходной сигнал, который управляет заточением N-канального переключателя. Iso77442tbdwq1 содержит два переключателя MOSFET мощностью 0,7 A, с тем чтобы обеспечить нормальное включение в условиях тяжелой нагрузки. Внутренняя защитная функция включает в себя ограничительный поток 1,75 A, декомпрессионное блокирование, тепловой выключатель и замыкание первой и последней цепи. Iso77442tbdrq1 обладает мягкой стартовой функцией, которая предотвращает высоковольтный ток скачка в больших конденсаторах с большой нагрузкой во время верхнего электричества. Кроме того, iso77442tbdwq1 обладает внутренним осциллятором 420kHz, который применяется к применению, которое требует большей эффективности и меньшего размера трансформатора.

Прикладная область

Iso 77442tbdrq1 применяется к различным автомобильным электронным системам, которые требуют высокой надежности и электромагнитной совместимости, включая:

Гибридная, электрическая и энергетическая системы общего порядка (ев/гев)

• система управления батареями (BMS)

• зарядка для машины

* тяговый инвертор с электромеханическим управлением

• преобразователь постоянного/постоянного тока

Электроника на кузове

• модуль обогревателя на автопарках

• модуль управления HVAC
