ADC3224IRGZ: двухканальный 12 - битный модульный преобразователь (ADC)

Устройство имеет следующие основные характеристики:

Двойной канал.

Разрешение на 12 бит

Один источник питания: 1,8 V

Последовательный интерфейс LVDS (SLVDS)

Гибкие буферы для ввода часов, поддерживающие 1 - ю, 2 - ю и 4 - ю частоты

fIN = 70MHz время, SNR = 70,2 dBFS, SFDR = 87dBc

Сверхнизкий расход энергии: 125MSPS час для 116mW на канал

Изоляция канала: 105dB

Дрожание и дрожание волн внутри

Поддерживаем мультичипы в синхронизации

Совместимость с 14 - битной версией имеет отношение к индексу

VQFN-48 (7 мм на 7 мм)

Представление продукции

ADC3224IRGZ — устройство с высокой линейностью, сверхнизким энергопотреблением, с двумя каналами, 12 - битным, 125MSPS-модульным преобразователем (ADC). Устройство разработано специально для поддержки высокочастотных сигналов с широким динамическим диапазоном и требованиями к жестким входным частотам. Когда SYSREF вводит данные для синхронизации всей системы, хронограф входных частот даст системной архитектуре часов более высокую гибкость.

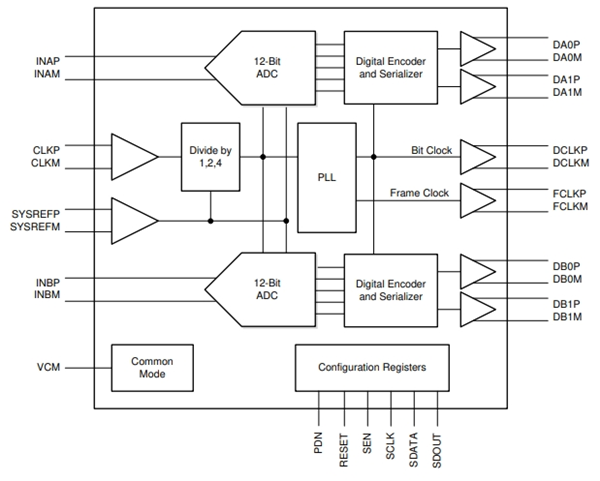

ADC3224IRGZ поддерживает последовательный дифференциальный сигнал низкого давления (LVDS), таким образом сокращая число линий интерфейса и достигая высокой системной интеграции. Последовательный интерфейс LVDS состоит из двух проводов, каждый тип данных ADC принимает последовательную форму и выводится через два LVDS. Кроме того, существует однопроводный последовательный интерфейс LVDS. Кольцо внутренней блокировки (PLL) удваивает входящие в систему ацк часы выборочных отборов, чтобы получить битные часы, используемые при последовательной выработке данных на всех каналах. Кроме последовательного потока данных, фреймы данных и битные часы также транслируются как выход LVDS.

Прикладная область

ADC3224IRGZ применяется к различным приложениям, которые требуют высокой точности, высокоскоростного сбора данных, включая:

Многонесущая модель сотовой базы

Радары и антенны

Руководство по боеприпасам

Электромеханическая обратная связь

Сеть и векторный анализатор

Оборудование для испытания связи

Проверка без потерь

Микроволновый приёмник

Радио, определяемое программой (СПЗ)

Ортогональный и многоуровневый радиоприемник

Ручное радио и приборы

Базовый параметр

Основные параметры модульного конвертера ADC3224IRGZ включают:

Разрешение: 12 bit

Количество каналов: 2 чаннел

Тип интерфейса: Serial LVDS

Коэффициент пробы: 125 мг/с

Введенный тип: Differential/Single-Ended

Структура: Pipeline

Аналоговое напряжение: 1,8 V

Напряжение электропитания: 1,8 V

SNR — коэффициент шума письма: 70,2 dB

Минимальная рабочая температура: минус 40 C

Максимальная рабочая температура + 85 C

Инкапсуляция/упаковка: VQFN-48

Для получения информации о предложении продукта [ ADC3224IRGZ аналого-цифровой преобразователь ], пожалуйста, посетите www.hkmjd.com, чтобы связаться с Mingjiada Electronics онлайн.
