ADC3664IRSBR: двухканальный, 14 - битный, 125MSPS, высокий SNR, низкий мощности ADC с интерфейсом SLVDS

Основные характеристики:

• 14 бит 125MSPS ADC

* BFS/Hz: * 156,9 dBFS/Hz

• низкий расход энергии: 100mW/ch

* задержка: 2 часовых цикла

• основы напряжения:

— внешняя: 65MSPS — 125MSPS

- внутри: от 100MSPS до 125MSPS

• гарантия 14 бит, без пропусков

• пропускная способность: 1,4 ГГЦ (3dB)

• INL: минус 2.6LSB; DNL: минус 0,9 LSB

• промышлен температурн диапазон: - 40 ° C до + 105 ° C

• верхний цифровой фильтр (опциональный)

- в два, четыре, восемь, шестнадцать, тридцать два

- 32

• последовательный цифровой интерфейс LVDS (2, 1 и 1/2)

• меньший размер: 40 инкапсуляторов VQFN (5 мм на 5 мм)

• спектральные характеристики (фин = 5 МГЦ) :

- SNR: 77.5dBFS

SFDR: 84dBc HD2, HD3

* SFDR: 92dBFS — самая страшная заноза в заднице

• спектральные характеристики (фин = 70 МГЦ) :

— SNR: 75.5dBFS

SFDR: 76dBc HD2, HD3

* SFDR: 84dBFS — самая страшная заноза в заднице

Эти характеристики позволяют использовать ADC3664IRSBR для высокоскоростного сбора данных, коммуникационной инфраструктуры, радаров, анализаторов спектра и промышленных измерительных устройств.

описыва

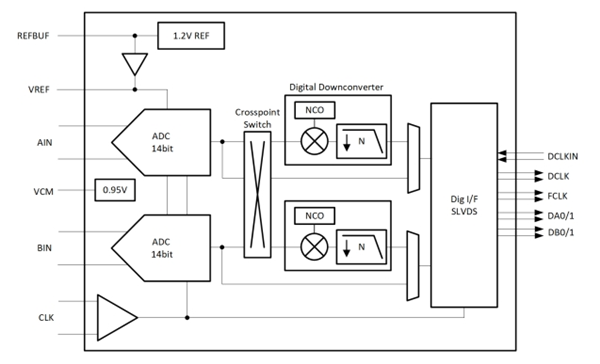

ADC3664IRSBR — устройство с низким шумом, сверхнизким энергопотреблением, 14 - значным, 125MSPS высокоскоростной двухканальной адс. Устройство реализирует сверхнизкий уровень шума и плотность спектра шума — 156,9 dBFS/Hz, а также превосходную линейность и динамический диапазон. ADC3664IRSBR может обеспечить поддержку выборочных сред на средних частотах, что позволит оборудованию соответствовать различным применениям. Высокоскоростная петля управления выигрывает от низкой задержки в часовом цикле. Расход энергии ADC в 125MSPS составляет только 100mW на канал, который сокращается и быстро сокращается с выборочными показателями.

Adc3664irsr использует последовательный интерфейс LVDS (SLVDS) для вывода данных, что может значительно сократить число цифровых соединений. Прибор предоставляет два канала опций. ADC3664IRSBR совместима с 16 - битным разрешением ADC серии. Устройств поддержива - 40 ⁰ C до + 105 ⁰ C по промышлен рабоч температур.

Прикладная сцена

Модуль ADC3664IRSBR широко используется в различных сценариях, включая следующие:

• высокоскоростной сбор данных

• программное обеспечение определяет радио

• инфраструктура связи

• анализатор спектра частот

• OTDR

• управление кольцами

• элемент измерения источника (SMU)

• приборы

Спектральный анализ

• радар

Базовый параметр

Основные параметры ADC3664IRSBR включают:

Разрешение: 14 bit

Количество каналов: 2 чаннел

Тип интерфейса: Serial

Коэффициент пробы: 125 мг/с

Введенный тип: Differential

Структура: SAR

Аналоговое напряжение: 1,8 V

Напряжение электропитания: 1,8 V

SNR-коэффициент шума письма: 78,9 dBFS

Минимальная рабочая температура: минус 40 C

Максимальная рабочая температура + 105 C

Упаковка/упаковка: WQFN-40

Свяжись с нами.

Чтобы получить информацию о предложении продукта [ ADC3664IRSBR ], вы можете связаться с Mingjiada Electronics онлайн, посетив официальный сайт www.hkmjd.com.
