LMX2492RTWR— диапазон от 500 МГЦ до 14 ГГЦ с широкополосной и низкой шумовой дроби N PLL с функцией импульсного генерирования склона/линейной fm-частоты

Специфические характеристики включают:

-227dBc/Hz, известный как PLL шум

500MHz - 14ггц широкополосный PLL

3.15 -5.25V-зарядный насос PLL

Многоцелевая рампа/гиперширокополосный источник происходит

Максимальная частота фазового детектора 200мгц

Настройка ударных кнопок (FSK/PSK) для модуляции

Цифровое обнаружение замка

Один источник питания 3.3V

Машин 125 ° C Q100 1 сертифицирова

Для неавтомобильных (LMX2492) опций

Подробности продукции

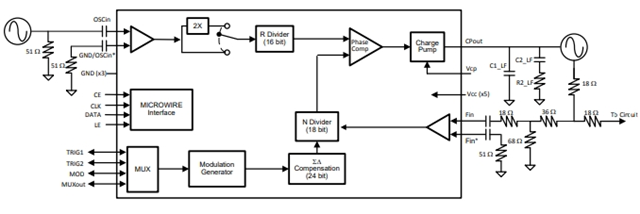

LMX2492RTWR — тригонометрическая интегральная дробь с N-балльной частотой PLL, состоящая из 14 ГГЦ с функцией трансдуктного и сверхширокополосного источника сигнала. Он состоит из фазового детектора частоты, запрограммированного насоса заряда и высокочастотного ввода для внешней VCO.

LMX2492RTWR поддерживает широкий и гибкий класс косапилирующих функций (class of ramping capabilities), включая FSK, PSK и линейную модуляционную систему до 8 сегментов. Он также поддерживает высокое разрешение PLL, а также быстрый наклон с фазовыми детекторами до 200 МГЦ. Любой регистр LMX2492RTWR может быть прочитан обратно.

Кроме того, LMX2492RTWR может работать от одного источника питания 3,3 V. Кроме того, поддержка насосов с зарядами до 5,25 V освобождает от необходимости в внешних усилителях, что позволяет получить более простое решение с более высокой фазовой шумом.

Область применения

LMX2492RTWR широко используется в нескольких областях, включая:

FMCW (FMCW) — радиолокатор с частотой FMCW

Военный радиолокатор

Микроволновые волны

Тестирование и измерение

Спутниковая связь

Беспроводная инфраструктура

Часы выборки для высокоскоростного модуля (ADC)/матричный преобразователь (DAC)

Технические характеристики

Продукт: LMX2492RTWR

Тип: синтезатор частоты (RF)

- да

Ввод: часы.

Вывод: часы

Электрическое число: 1

Соотношение: ввод: вывод: 2:1

Дифференциал-ввод: вывод: ничего/ничего

Максимальная частота: 14 ГГЦ

Делитель частоты/умножитель частоты: да/да

Электроснабжение: 3,15 V — 3,45 V

Температур работ: - 40 ° C - 85 ° C

Тип установки: тип поверхностной наклейки

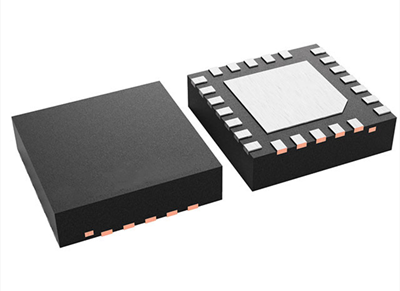

Инкапсуляция устройства: 24-WQFN (4x4)
