Amc0311sdvr — компактный, 2V-образный усилитель с фиксированным увеличением и однополюсным выходом.

Устройство имеет следующие основные характеристики:

Линейный диапазон входного напряжения: 0V — 2,25 V

Высок входн сопротивлен: 1G Ω (типичн показател)

Диапазон напряжения питания:

Верхняя сторона (VDD1) : от 3,0 до 5,5 V

Нижняя сторона (VDD2) : от 3,0 до 5,5 V

Постоянный прирост: 1V/V

Выход на Один конец

Низкая погрешность в постоянном потоке:

Отклонение от напряжения: минус 1 мв (максимум)

WenPiao: ± 25 µ в / ° к (максимум)

Погрешность увеличения: минус 0,25% (максимум)

Дрейф усилен: ± 40ppm / ° C (максимум)

Нелинейность: минус 0,02% (максимум)

Высокое CMTI: 50V/ нс (минимум)

Ниже EMI: соответствует стандартам CISPR-11 и CISPR-25

Уровень карантина:

AMC0211S: базовая изоляция

AMC0311S: усиленный карантин

Сертификат по безопасности:

DIN EN EN IEC 60747-17 (VDE 0884-17)

UL1577

В индустриальн диапазон температур работа: - 40 ° C до + 105 ° C

Эти характеристики делают AMC0311SDWVR превосходным в приложениях, требующих высокой точности, изолированных усилителей, особенно в области промышленного управления и силовой электроники.

профил

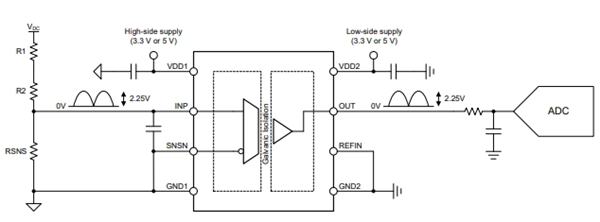

Amc0311sdwr — компактный усилитель с высоким сопротивлением ввода, фиксированного усиления и однополюсного вывода с 2,25 V. Высокоимпедантное входное соединение с высокоимпедантным распределителем напряжения или другим источником напряжения с высоким сопротивлением на выходе было оптимизировано.

Изолированная решётка будет отделена системным устройством, которое будет работать под различными уровнями комодульного напряжения. Изолированная решётка необычайно устойчива к электромагнитным возмущениям. Изолированная решётка была сертифицирована и может обеспечить усиленный карантин (DWV) до 5kVRMS и базовый изолятор (D) (60s) до 3kVRMS.

Выход amc0311sdvr является однополюсным сигналом пропорционально входному напряжению с постоянным увеличением до 1V/V. Выход разработан для входного конца, который напрямую связан с ADC. Напряжение, нажатое на штырь REFIN, определяет выходное напряжение входного порта 0V.

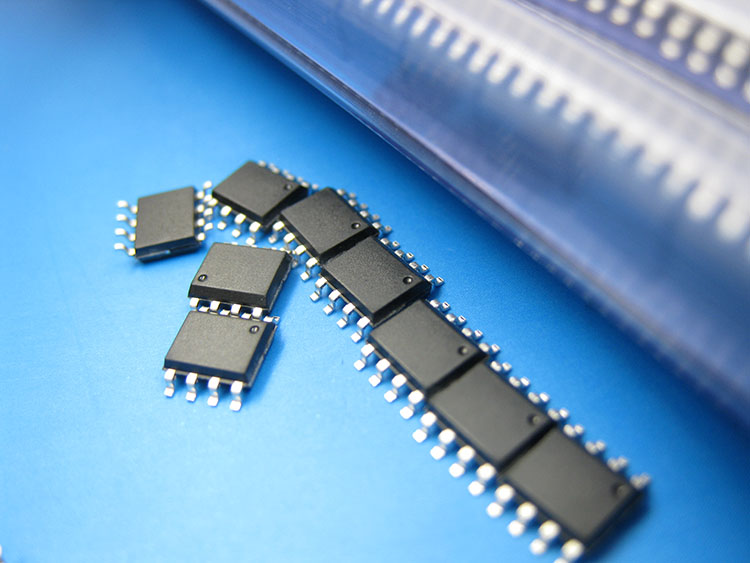

AMC0311SDWVR устройств 8 штыр, широкофюзеляжн и узкофюзеляжн SOIC инкапсуляц, номинальн температурн диапазон - 40 с ° C по + 105 ° C.

Прикладная сцена

Amc0311sdvr применяется к следующим прикладным сценариям:

Движим мотор ‌

Фотоэлектрическ инвертор ‌

Блок сервер питан (пэ) ‌

Электромобильная зарядная станция

Для получения консультации по закупке [ AMC0311SDWVR изолированный усилитель ], вы можете связаться с Mingjiada Electronics онлайн, посетив его официальный сайт www.hkmjd.com.
