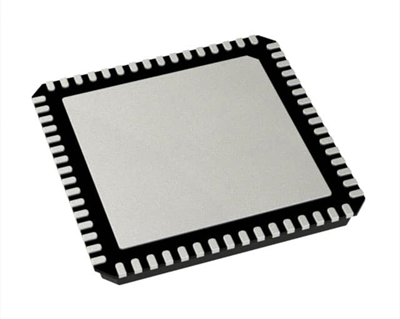

AD9257BCPZ-40 Аналого-цифровой преобразователь: 8-канальный, 14-битный, 40Msps, последовательный LVDS, 1.8 В ADC

Характеристика продукции

1, небольшой размер: 8 комплектов в небольшой упаковке, экономия пространства.

2, AD9257BCPZ-40 были разработаны с низким энергопотреблением.

3, легко использовать: выход часов данных (DCO) работает на частоте 455 МГЦ, AD9257BCPZ-40 поддерживает удвоенную скорость обработки данных (DDR).

В-четвертых, использование гибкости: контроль SPI предоставляет богатые гибкие возможности, которые могут удовлетворить потребности различных конкретных систем.

5, совместимы с AD9637 (8 - й канал, 12 - битный ADC).

представ

AD9257BCPZ-40 (ad9257bcpz -40) — это 8 - канальный, 14 - битный, 40 - битный модульный преобразователь (ADC), в котором встроенный сегмент семпл сохраняет схемы, разработанные специально для малозатратных, малоэффективных, малых размеров и легкой использования. ADC обладает выдающимися динамическими свойствами с низким энергопотреблением, что соответствует применению, которое требует малых размеров упаковки. Ad92257bcpz -40 использует 1,8 V-образный сигнал, а также совместимый с LVPECL/CMOS/LVDS для полной работоспособности. Многие требования могут быть удовлетворены без внешних источников напряжения или драйверов.

Ad92257bcpz -40 автоматически умножает скорость выборочных часов для создания соответствующих последовательных данных для LVDS. Он обеспечивает вывод данных (DCO) для улавливания данных на выходном конце, а также для передачи новых байт-сигналов при помощи кадровых часов (FCO). Он также поддерживает независимые перекрытия всех каналов; При отключении всех каналов расход энергии ниже 2 мw.

Кроме того, AD9257BCPZ-40 имеет несколько функциональных функций, которые могут в полной мере повысить гибкость устройства и максимально снизить системные расходы, такие как программируемые часы и настройки данных, генерировать программируемые цифровые коды тестирования и т.д. Доступные цифровые коды тестирования включают в себя встроенные фиксированные и псевдо-случайные коды, а также пользовательский код, введенный через последовательный порт (SPI).

Ad92257bcpz -40 использует инкапсуляцию LFCSP 64, соответствующую стандарту RoHS. Номинальн температурн диапазон − 40 ° C до + 85 ° C промышлен температурн диапазон.

Прикладная область

Ad92257bcpz -40 применяется в нескольких прикладных ситуациях, включая:

Медицинское сканирование и отсутствие инвазивного ультразвука

Портативное ультразвуковое и цифровое излучение формируют систему

Ортогональный и распределительный радиоприёмник

Оптоволоконная сеть

Испытательное оборудование

Основные характеристики AD9257BCPZ-40 включают:

Низкий расход энергии: 360 mW (40Msps), опция мощности подстраивается

Коэффициент шума (SNR) : 75,9 dB

SFDR (SFDR) : 91,6 dBc (на частотах неквеста)

Дифференцированная нелинейность (DNL) = минус 0,6 LSB (типичное значение); Интегральная нелинейность (INL) = минус 1,1 LSB (типичное значение)

Последовательный LVDS (ANSI-644, по умолчанию)

Минимальное энергопотребление, возможность уменьшения сигнала (подобно IEEE 1596.3)

Вывод часов данных и кадровых часов

Полная мощность имитации пропускной способности 650 МГЦ

2 V -p -p входного диапазона напряжения

Источник питания 1,8 V

Управление последовательным портом

Полный чип и единая электрическая схема

Гибкая ориентация

Генерирование встроенных и пользовательских идентификационных кодов

Программируемые часы, настроенные на данные

Разрешение программируемого выхода

Режим ожидания.

Свяжись с нами.

Для получения образца [ AD9257BCPZ-40 аналого-цифровой преобразователь ] или услуги котировки, пожалуйста, свяжитесь с Mingjiada Electronics, посетив веб-сайт www.hkmjd.com!
