Shenzhen Mingjiada Electronics Co, Ltd. Оригинальный складской запас (TI) Интерфейс TRS3221EIDBR TRS3221 3V - 5.5V Одноканальный 250kbps RS-232 линейный драйвер/приемник с +/-15kV IEC-ESD защитой.

Описание устройства

TRS3221EIDBR - это решение с одним драйвером и одним приемником RS-232, питающееся от одного источника VCC, с защитой от электростатического разряда IEC G1000-4-2 на выводах RS-232. Устройство соответствует стандарту TIA/EIA-232-F и обеспечивает электрический интерфейс между контроллером асинхронной связи и разъемом последовательного порта. Зарядный насос и четыре небольших внешних конденсатора обеспечивают питание от 3 В до 5,5 В. Устройства работают при скорости передачи данных до 250 кбит/с и скорости нарастания выходного сигнала драйвера до 30 В/мкс.

Доступны гибкие возможности управления питанием, когда последовательный порт неактивен. Автоматическое отключение питания включается при низком уровне FORCEON и высоком уровне FORCEOFF. В этом режиме работы устройство отключает выход драйвера, если на входе приемника нет действительного сигнала RS-232. Если FORCEOFF установлен в низкий уровень, а EN - в высокий, драйвер и приемник отключаются, а ток питания снижается до 1 мк А. Отключение последовательного порта или выключение драйверов периферийных устройств может вызвать состояние автоматического отключения питания. Автоматическое отключение питания может быть отключено, если оба значения FORCEON и FORCEOFF высоки.

При включенном автоматическом отключении питания устройство автоматически активируется, когда на вход приемника подается валидный сигнал. Выход INVALID информирует пользователя о наличии сигнала RS-232 на входе приемника. INVALID имеет высокий уровень (действительные данные), если напряжение на входе приемника больше 2,7 В или меньше -2,7 В, или находится между -0,3 В и 0,3 В в течение менее 30 мкс. Если входное напряжение приемника находится в диапазоне от -0,3 В до 0,3 В в течение более 30 мкс, уровень INVALID низкий (недопустимые данные). Информация об уровне входного сигнала приемника приведена на рисунке 7-5.

Характеристики

Защита от электростатического разряда для контактов RS-232

±15 кВ Модель разряда человеческого тела (HBM)

±8 кВ (IEC 61000-4-2, контактный разряд)

±15 кВ (IEC 61000-4-2, разряд через воздушный зазор)

Соответствует или превосходит требования стандартов TIA/EIA-232-F и ITU v.28

Питание от источника VCC напряжением от 3 до 5,5 В

Скорость до 250 кбит/с

Один драйвер и один приемник

Корпус почти в масштабе микросхемы, 16-контактный VQFN (RGT, на 82% меньше, чем TSSOP)

Низкий ток в режиме ожидания: 1 мкА (типовой)

Внешние конденсаторы: 4 × 0,1 мкФ

Принимает логический вход 5 В и питание 3,3 В

Дополнительное высокоскоростное устройство, совместимое со штыревым разъемом (1 Мбит/с)

Функция автоматического отключения питания автоматически отключает драйвер для снижения энергопотребления

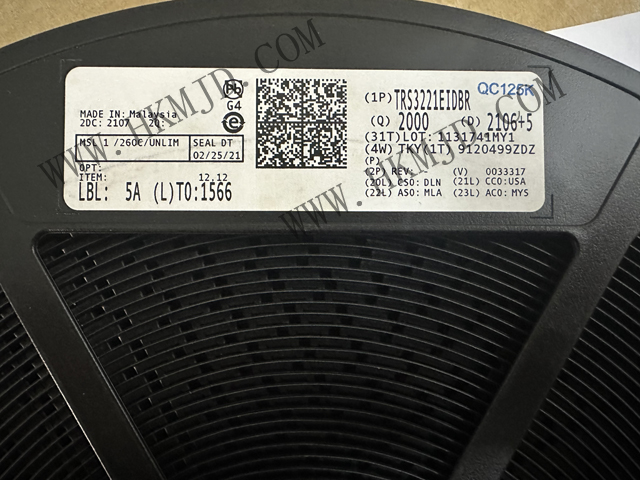

Изображения продукта
