Ad78777wacpz — 12 - битный последовательный интерфейс и низкопроводящий выключатель, используемый для управления сенсорным экраном, с 2,7 V и 5,25 V (2,2 V также функционирует нормально) с частотой 125 kSPS. Ad78777wacpz может использоваться для измерения, измерения температуры и измерения давления на двух входных аккумуляторах.

Ad78777wacpz также имеет исходный источник напряжения на 2,5 V-образном сегменте. При неиспользовании можно отключить источник базового напряжения, чтобы снизить энергопотребление. Также можно использовать внешнее базовое напряжение, которое может изменяться в пределах диапазона от 1 до +VCC, имитируя входную область от 0 до VREF. AD7877WACPZ устройств соответств слома модел, эт режим энергопотреблен 1 µ а.

Фазовый сбор адс на пластинке контролируется через штифт STOPACQ, что снижает влияние шума от LCD. Программируемый контроль преобразования пользователя включает переменное время сбора и задержку первого преобразования. Каждое преобразование может использоваться до 16 средних величин. Устройство также содержит диск DAC для управления светом или контрастностью LCD. Ad78777wacpz использует переключатели последовательностей и таймеры, которые могут работать в режиме или главном режиме, очень хорошо применимы к системам электропитания аккумуляторов, таким как персональный цифровой помощник с сенсорным экраном сопротивления и другие портативные устройства.

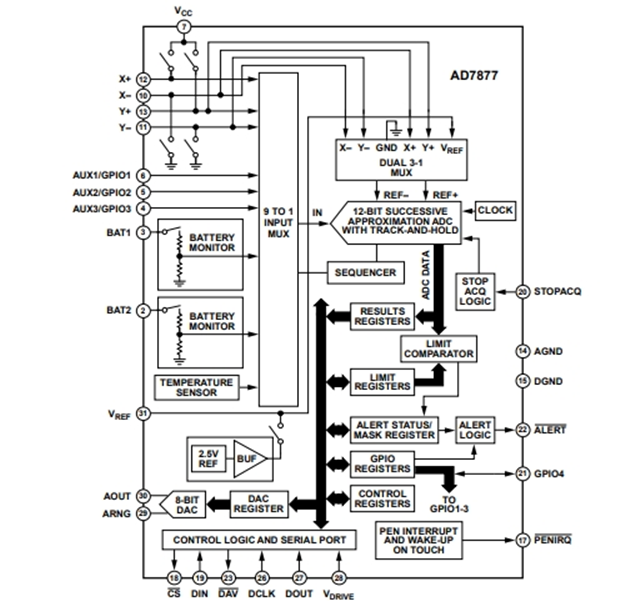

Блок-схема ad78777wacpz

Прикладная область

Ad78777wacz широко используется в различных устройствах, которые требуют контроля с высокой точностью сенсорного экрана, включая:

Личный цифровой помощник

Интеллектуальное портативное устройство

Монитор на сенсорном экране

Терминалы поз

Медицинское оборудование

Сотовый телефон

Пейджер.

Основными характеристиками ad78777wacpz являются:

Интерфейс сенсорного экрана 4 - й линии

Свойство оседания звука на LCD (штык стопака)

Автоматический преобразователь последовательности с таймером

Параметры преобразования, программируемые пользователем

Температур сенсор в течен: - 40 ° C до + 85 ° C

Источник внутреннего напряжения в 2,5 V-образце

8 - битный DAC в кадре

Три дополнительных аналоговых входных

1 GPIO и 3 опциональных GPIO

Три прерывания на выходе

2 батареи для измерения канала (0,5 V - 5 V)

Сертифицирован по автомобильному приложению

Базовый параметр

Номер продукции: ad78777wacpz

Сенсорный экран: сопротивление 4 - й линии

Разрешение (бит) : 12 б

SPI

Базовое напряжение: внешнее, внутреннее

Напряжение — электроснабжение: 2,7 V — 5,25 V

Ток-электричеств: 1 µ а

Температур работ: - 40 ° C - 85 ° C

Тип установки: тип поверхностной наклейки

Уровень: автомобильный уровень

Инкапсуляция оборудования: 32-LFCSP-VQ (5x5)
