Тут ест детектор ADL5506WACBZ — рф, распространя на различн беспроводн оконечн устройств, как мобильн связ оборудован, беспроводн сенсорн сет ждат, способн обеспеч стабильн радиочастотн обнаруж функц ‌.

обзор

Adl5506wacz rb-детектор — полностью незатратная подсистема для измерения радиочастотных сигналов в диапазоне частот от 30 МГЦ до 4,5 ГГЦ с типичным динамическим диапазоном 45dB. ADL5506WACBZ-детектор был разработан для различных беспроводных терминальных устройств. Более высокая чувствительность ADL5506WACBZ позволяет измерению на более низком уровне мощности, что снижает энергопотребление, необходимое для подключения к детектору. При электрическом напряжении 3.0V, обычный статический ток 3,8 ма. Закр, типичн отключ ток ниж 1 МКМ а.

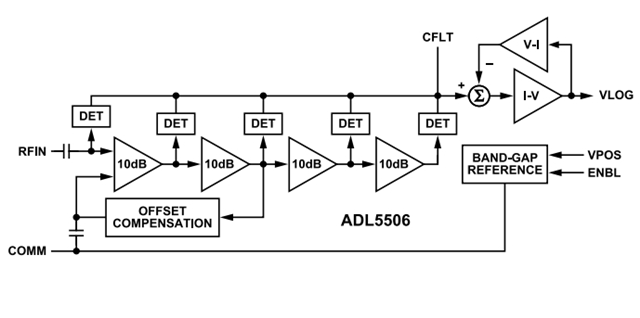

Блок-схема ADL5506WACBZ

ADL5506WACBZ имеет следующие основные параметры и характеристики:

Полный радиочастотный детектор

Классический динамический диапазон: 45dB

Диапазон частот: от 30 МГЦ до 4,5 ГГЦ

Отличная температурная стабильность

Устойчивый линейный dB ответ

Время включения/выключения энергии: 65ns/145ns (вверх/вниз)

Введите -5dBm входную мощность

Температурн диапазон работ: - 40 ° C до + 85 ° C

Низкий расход энергии: 3.8 ма (3.0V час)

Диапазон напряжения от 2,5 до 5,5 V

Отключ ток: < 1 МКМ а

Соответствует стандарту AEC-Q100 (только для ADL5506W)

Тип упаковки: WLCSP-6

Размер упаковки: 0,8 мм x 1,2 мм

Следуйте инструкциям роса

Прикладная сцена

ADL5506WACBZ распространяется на различные беспроводные терминальные устройства, включая:

RSSI и TSSI используются для беспроводных терминальных устройств

Измерение мощности передатчика или приемника

Двухсторонний усилитель RF
