Shenzhen Mingjiada Electronics Co., Ltd Оригинальная оригинальная поставка ST Микроконтроллер STM32G474RBT3 170MHz основной ARM Cortex-M4 MCU с DSP и FPU, с 128 KB Flash памяти, математический ускоритель, таймер высокого разрешения и высокой интеграции аналогового уровня.

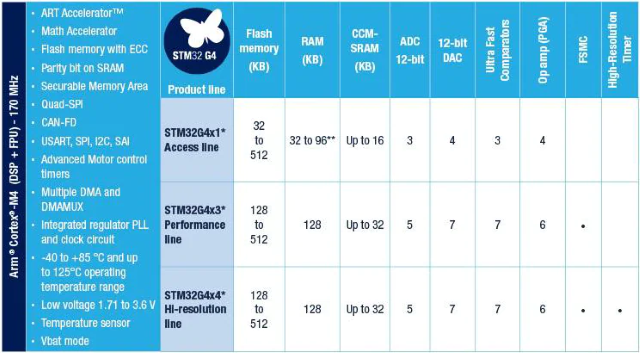

Обзор продукции STM32G474RBT3

Устройства STM32G474xB/xC/xE основаны на высокопроизводительном 32-битном RISC-ядре Arm® Cortex®-M4. Они работают на частоте до 170 МГц.

Ядро Cortex-M4 оснащено блоком обработки данных с плавающей точкой (FPU), который поддерживает все инструкции обработки данных Arm с плавающей точкой и все типы данных. В нем также реализован полный набор инструкций DSP (Digital Signal Processing) и блок защиты памяти (MPU) для повышения безопасности приложений.

Устройства оснащены высокоскоростной памятью (512 Кбайт Flash и 128 Кбайт SRAM), гибким контроллером внешней памяти (FSMC) для статической памяти (для устройств в 100-контактных корпусах и выше), интерфейсом Quad SPI Flash, а также большим количеством расширенных входов/выходов и периферийных устройств, подключенных к двум шинам APB, двум шинам AHB и 32-битной матрице мульти-AHB шин. Эти устройства также обеспечивают широкий спектр расширенных входов/выходов и периферийных устройств для встроенной флэш-памяти.

Кроме того, в устройствах реализовано множество механизмов защиты встроенной флеш-памяти и SRAM: защита от чтения, защита от записи, защищаемые области памяти и защита от чтения собственного кода.

В устройствах реализована периферия, ускоряющая выполнение математических/арифметических функций (CORDIC для тригонометрических функций и FMAC для функций фильтрации).

Характеристики продукта

Ядро: 32-разрядный процессор Arm® Cortex®-M4 с FPU, адаптивный ускоритель реального времени (ART Accelerator), позволяет выполнять состояния 0-ожидания из флэш-памяти, до 170 МГц, с 213 DMIPS, MPU, DSP инструкциями

Условия эксплуатации

Диапазон напряжений VDD, VDDA от 1,71 В до 3,6 В

Аппаратный ускоритель математики

CORDIC для ускорения тригонометрии

FMAC: ускоритель математических вычислений с фильтрами

Память

512 Кбайт Flash, поддержка ECC, два банка чтения/записи, Proprietary Code Readout Protection (PCROP), защищаемые области памяти, 1 Кбайт OTP

96 Кбайт SRAM с аппаратным контролем четности первых 32 Кбайт

Routine Enhancer: 32 Кбайт SRAM с аппаратным контролем четности на шинах команд и данных (CCM SRAM)

Интерфейс внешней памяти для статической памяти FSMC поддерживает SRAM, PSRAM, NOR и NAND память

Интерфейс памяти Quad SPI

Сброс и управление питанием

Сброс при включении/выключении питания (POR/PDR/BOR)

Программируемый детектор напряжения (PVD)

Режимы пониженного энергопотребления: сон, остановка, режим ожидания и выключение

Питание VBAT для RTC и резервных регистров
