Обзор продукции:

SKY12242-492LF — компактный, интегрированный переключатель с высокой мощностью (SPDT), имеющий приводную цепь для использования в приложении TD-LTE. Устройство использует переключатель с +5 V на одном источнике питания, который регулирует напряжение (от 0 до 3 V).

Устройство обладает такими характеристиками, как низкий Tx и Rx для подключения потерь, высокая изоляция, низкая мощность прямых потоков, за исключением небольшого количества внешних компонентов, которые позволяют получить меньшую площадь печати PCB.

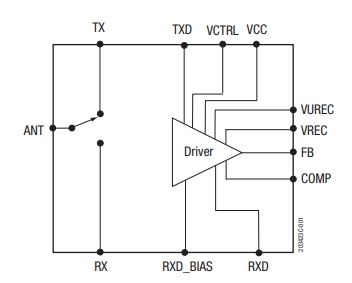

Устройство было инкапсулировано на 5,5 мм и 20 - фунтовой плоской тетраграммой (QFN). Функциональная схема, как показано на рисунке 1. Конфигурация и инкапсуляция указаны на рисунке 2. Таблица 1 содержит номер индекса, совместимого с устройством, принадлежащим к серии высокомощных переключателей с двумя лопатами.

Характеристика продукции:

Компактный интегральный переключатель с приводной схемой

Размер PCB мал, внешние компоненты очень малы

Требуется только +5 V с одним постоянным источником энергии и от 0 до 3 V логический контроль

Потери при вводе в низкоtx /Rx: 0,3/0,7 dB (2,6 ГГЦ)

Изоляция HTX-Rx: 47.2 dB (2,6 ГГЦ)

Низкий расход энергии в режиме Tx: <100 mA или Rx в режиме <55 mA

Малая QFN (20 штыр, 5,5 мм) несвинцовая упаковка (согласно JEDEC J-STD-020, MSL3, 260 C)

Приложение к продуктам:

• система TDD 2G/3G/4G LTE

* большие переключатели энергии для небольших зон и базовых станций макросов

* активный антенный фронт

SKY12242-492LF технические параметры:

Тип rt: LTE

топология

Схема: SPDT

Диапазон частот: 1,8 ГГЦ - 3ггц

Карантин: 12dB

Ввод: 0,8 дб

Проверка частоты: 3 ГГЦ

P1dB: 38dBm

Ip3:68dBm

Характеристика:

Сопротивление: 50 оммов

Электроснабжение: 4.5V - 5.5V

Температур работ: - 40 ° C - 105 ° C (тис)

Тип установки: тип поверхностной наклейки

Инкапсуляция/оболочка: 20-LQFN голого сварочного диска

Упаковка оборудования поставщика: 20-QFN (5x5)

Номер базового продукта — SKY12242

Changhada electronic LTD (продается) в шеньшене (перерабатывается) от 1,8 до 3GHz на интегрированных дисках SKY12242-492LF, 100 компактных компактных однозарядных переключателей (Skyworks).
