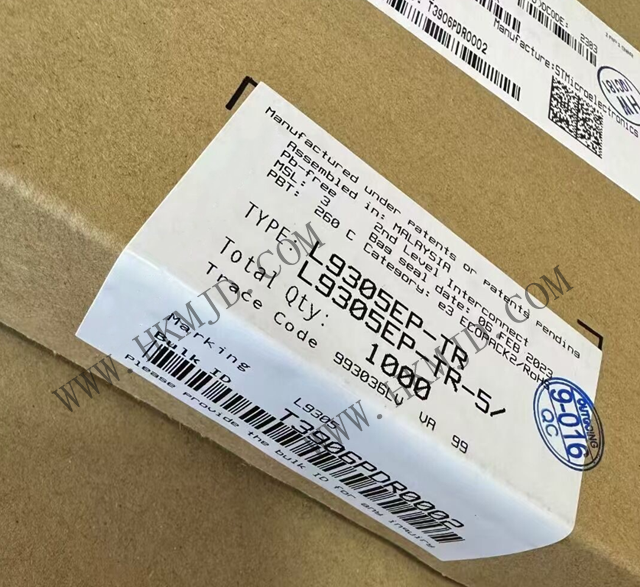

Shenzhen Mingjiada Electronics Co., Ltd. поставляет STMicroelectronics L9305EP Gate Driver Automotive 4-channel Valve Driver, абсолютно новый оригинальный товар, гарантия качества, звоните!

Описание устройства

L9305EP - это конфигурируемая монолитная ИС драйвера соленоидов, предназначенная для управления линейными соленоидами в системах автоматической трансмиссии, электронного контроля устойчивости и активной подвески. Четыре канала могут быть сконфигурированы в любой комбинации как драйверы со стороны низкого или высокого напряжения. В состав устройства входят силовые транзисторы, рециркуляционные транзисторы и датчики тока как для силовых, так и для рециркуляционных транзисторов. Такая структура обеспечивает избыточность измерения тока для каждого канала.

Регулируемые токи программируются в диапазоне 0-1,5 А (нормальный диапазон) с разрешением 0,25 мА или 0-2 А (расширенный диапазон) с разрешением 0,33 мА. Пользователь может наложить на заданный ток настраиваемую джиттер-модуляцию.

Для конфигурирования и управления всеми каналами, а также для обеспечения обратной связи по состоянию всех диагностических функций используется 32-разрядный SPI-интерфейс с защитой CRC. Активно-низкий вход сброса RESN используется для отключения всех каналов и сброса внутренних регистров к значениям по умолчанию. Вывод EN_DR и встроенный отказоустойчивый предварительный драйвер обеспечивают безопасный путь разрешения. Изолированный резервный тракт безопасного выключения обеспечивает отключение критических внутренних неисправностей с помощью отказоустойчивого предусилителя. Активный вывод EN_DR используется для включения и выключения всех каналов. При низком уровне EN_DR все каналы отключены. Выходной вывод fault используется для выдачи внешнего прерывания микроконтроллеру при обнаружении неисправности. Пользователи могут назначать конкретные неисправности на вывод FAULTn в соответствии со своими системными требованиями.

Особенности продукта

Сертифицирован по стандарту AEC-Q100

4-канальный автономный драйвер LSD/HSD с токовым управлением

Встроенный токоизмерительный тракт

Точность измерения тока (нормальный диапазон) ± 5 мА (диапазон от 0 до 0,5 А) ± 1% (диапазон от 0,5 А до 1,5 А)

Точность измерения тока (расширенный диапазон) ± 15 мА (диапазон от 0 до 0,3 А) ± 5% (диапазон от 0,3 А до 0,5 А) ± 4% (диапазон от 0,5 А до 2 А)

Максимальное сопротивление драйвера RDSON 375 мОм при 175 °C

13-разрядное разрешение уставки тока

Управление током с переменной и фиксированной частотой

Программируемая функция джиттера

Опциональное управление скоростью нарастания сигнала драйвера

Особенности безопасности

Высокотехнологичный отказоустойчивый предварительный драйвер переключения ENABLE с контролем VDS

Резервирование путей безопасного разрешения

Расширенная диагностика и мониторинг с помощью BIST

Датчики температуры и мониторинг

Резервное измерение тока по всем каналам

Память для калибровки и конфигурации, включая CRC

Безопасный последовательный обмен данными с обратной связью по адресу, 5-битным CRC, счетчиком кадров и обнаружением длинных/коротких кадров

Верификация регистров

32-разрядная связь по SPI с проверкой сообщений по 5-битному CRC

Упаковка: PWSSO36

Полностью соответствует стандарту ISO26262 и поддерживает систему ASIL-D
