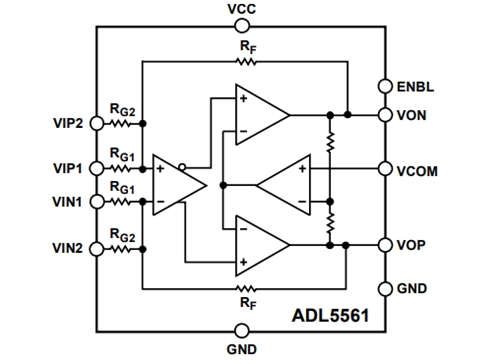

ADL5561ACPZ - это высокопроизводительный дифференциальный усилитель, оптимизированный для RF и IF. Он обладает характеристиками сверхнизких искажений, низкого уровня шума и низкого энергопотребления и особенно подходит для управления 8-16-битными высокоскоростными АЦП. ADL5561 обеспечивает три факультативных усиления 6 дБ, 12 дБ и 15,5 дБ с помощью настройки штифта, которые снижаются до 5,6 дБ, 11,1 дБ и 14,1 дБ соответственно в одноконечной конфигурации. Кроме того, ADL5561 использует внешние последовательные входные резисторы для гибкого расширения усиления с любым усилением от 0 до 15,5 дБ.

Обычный статический ток ADL5561ACPZ равен 40mA, в то время как при отключении потребляется меньше 3mA, и между входами и выходными интервалы имеют прекрасные изолирующие свойства.

Устройство оптимизировано в широкополосных и низкочастотных свойствах, в сочетании с его усиленной настройкой, что позволяет использовать его в универсальных IF и широкополосных приложениях, которые имеют очень важное значение для характеристики низкой аберрации, низких шумов и низкой мощности. Оптимизируя, можно достичь более благоприятных комбинаций деформации давления, пропускной способности и широкополосной амортизации, с тем чтобы можно было управлять широким диапазоном A/D преобразователей и в особенности приспособленными к распределительным приборам, управляющим смесителями, PIN-диодными диодными аттендерами, SAW фильтрами и мультиэлементами.

ADL5561ACPZ ад компан высокоскоростн SiGe технологическ созда, инкапсуляц составля 30 мм × 3 мм, 16 штыр LFCSP компактн инкапсуляц, работа температурн диапазон − 40 ° C - + 85 ° C.

характеристик

− 3 dB пропускн способн: 2,9 ГГЦ (ав = 6 dB)

Низкий электрический ток: 40 мг

Регулировка усиления на шнуре: 6 dB, 12 dB, 15,5 dB

Дифференциал входного или одностороннего входного оборота

Низкий уровень шума входного уровня: 2,1 нv/квадратный квадратный корень Hz RTI (AV = 12 дб)

Снижение широкополосной искажения (AV = 6 dB)

10 МГЦ: * 94 dBc (HD2), 87 dBc (HD3)

70 МГЦ: -98 dBc (HD2), 87 dBc (HD3)

140 МГЦ: 95 dBc (HD2), 87 dBc (HD3)

250 МГЦ: − 80 dBc (HD2), - 73 dBc (HD3)

Imd3: -86 dBc (центральная частота 250 МГЦ)

Коэффициент колебаний: 9.8 V/ нс

Быстрое установление: 2 нс; Восстановление после экзорцизма: 3 нс

Электроснабжение от одного источника: 3 V до 3,6 V

Управление выключением

Используется высокоскоростное производство XFCB3 SiGe

прикладн

Разрозненный адс-диск

Одностороннее-дифференциальное преобразование

Уровень усиления RF/IF

Фильтр сопоставляется с интерфейсом
