Shenzhen Mingjiada Electronics Co., Ltd. поставляет TI LM25122QPWPRQ1 LM25122-Q1 Синхронный буст-контроллер с многофазной функциональностью для широкого диапазона входного напряжения от 3 В до 42 В, соответствующий стандарту AEC-Q100

Описание продукта

Синхронный повышающий контроллер LM25122-Q1 с широким входным напряжением представляет собой синхронный повышающий контроллер с поддержкой многофазности для высокоэффективных приложений синхронного повышающего регулятора. Метод управления основан на управлении в режиме пикового тока. Управление токовым режимом обеспечивает внутреннее линейное опережение, циклическое ограничение тока и упрощенную компенсацию контура. Частота переключения может быть установлена до 600 кГц, а более высокий КПД достигается за счет двух надежных драйверов затворов N-канальных МОП-транзисторов, поддерживающих адаптивное управление мертвым временем. Выбираемый пользователем режим эмуляции диодов также позволяет работать в прерывистом режиме для повышения эффективности при малых нагрузках.

Характеристики

Микросхемы прошли сертификацию AEC-Q100 и имеют следующие результаты:

Температурный класс устройства 1: диапазон рабочих температур окружающей среды от -40 до +125°C

Модель человеческого тела (HBM) Уровень 2 по классификации электростатического разряда (ESD)

Модель зарядного устройства (CDM) Уровень классификации ESD C6

Максимальное входное напряжение: 42 В

Минимальное входное напряжение: 3 В (4,5 В при запуске)

Выходное напряжение до 50 В

Работа в режиме байпаса (VOUT=VIN)

Опорное напряжение 1,2 В, точность ±1,0%

Свободный ход с синхронизированным переключением до 600 кГц

Управление в режиме пикового тока

Стабильный встроенный драйвер затвора на 3 А

Адаптивное управление мертвым временем

Выбираемый режим эмуляции диодов

Программируемое циклическое ограничение тока

Защита от перегрузки в прерывистом режиме

Программируемая блокировка линии пониженного напряжения (UVLO)

Программируемый плавный пуск

Защита от теплового отключения

Низкий ток покоя при выключении: 9 мкА

Программируемая компенсация крутизны

Программируемый циклический режим со скачкообразной перестройкой частоты для снижения мощности в режиме ожидания

Возможность подачи внешнего напряжения VCC

Функция определения тока DCR индуктора

Многофазная функциональность Термически улучшенный 20-выводной корпус HTSSOP

Области применения

Системы питания 12, 24 и 48 В

Автомобильные системы запуска/остановки

Аудио источники питания

Высокотоковые повышающие источники питания

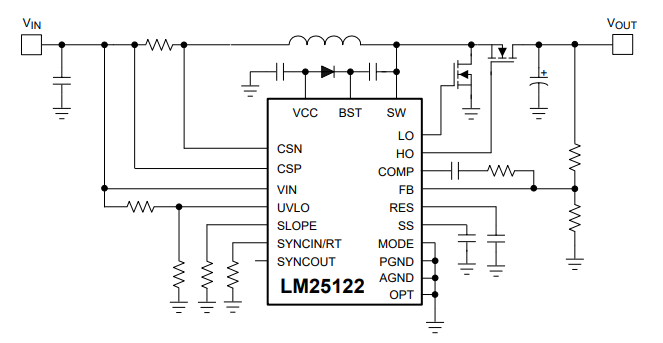

Упрощенная схема применения
