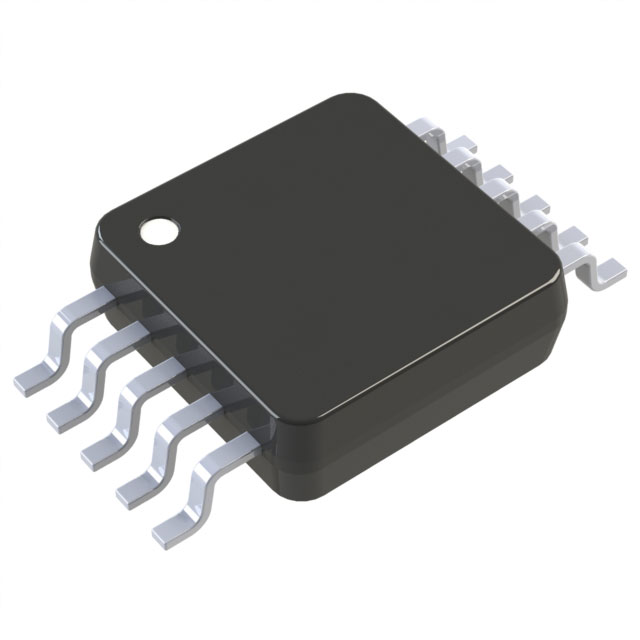

рисунок только для справки.
< >

тип товара:AD7946BRMZ

наименование товара:AD7946BRMZ

Руководство по данным:AD7946BRMZ.pdf

бренд:ADI

год выпуска:23+

пакет:MSOP-10

срок поставки:новый оригинальный

количество запасов: 3966

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
AD7946BRMZ
упаковка
MSOP-10
описание
14-разрядный аналого-цифровой преобразователь 1 вход 1 SAR 10-MSOP

описание продукции

AD7946BRMZ - 14-разрядный аналого-цифровой преобразователь (АЦП) с последовательным приближением и распределением заряда (500 кС/с), питающийся от одного источника 5 В (VDD). В устройстве реализованы малопотребляющий высокоскоростной 16-разрядный АЦП с дискретизацией без потерь, внутренний тактовый генератор преобразования, многофункциональный порт последовательного интерфейса, а также малошумящая широкополосная схема выборки и удержания с очень короткой апертурой и задержкой. По нарастающему фронту сигнала CNV устройство осуществляет выборку разности аналоговых входных напряжений IN+ и IN- от 0 В до REF. Опорное напряжение (REF) подается извне и может быть настроено на напряжение питания.


AD7946BRMZ выпускается в 10-контактном корпусе QFN (LFCSP) и работает в диапазоне температур от -40°C до +85°C.


Особенности

Разрешение 14 бит, отсутствие пропущенных кодов

Пропускная способность: 500 кС/с

Интегральная нелинейность (INL): типичная ±0,4 LSB, максимальная ±1 LSB (±0,0061% от FSR)

Отношение сигнал/шум (SINAD): 85 дБ (при 20 кГц)

Суммарные гармонические искажения (THD): -100 дБ (при 20 кГц)

Диапазон псевдодифференциальных аналоговых входов

От 0 В до REF (REF до VDD)

Отсутствие конвейерной задержки

Питание от одного источника 5 В, обеспечивающего логический интерфейс 1,8 В/2,5 В/3 В/5 В

Собственный последовательный интерфейс

Совместимость с SPI/QSPI™/MICROWIRE™/DSP

Возможность последовательного подключения нескольких АЦП и индикация занятости

Потребляемая мощность

3,3 мВт (при 5 В/100 кС/с)

3,3 мкВт (при 5 В/100 к/с)

Ток в режиме ожидания: 1 нА

10-контактный MSOP (типоразмер MSOP-8) и

3 мм × 3 мм LFCSP (типоразмер SOT-23)

Совместимость по выводам с 16-разрядным AD7686


Области применения

Устройства с батарейным питанием

Сбор данных

Приборы

Медицинское приборостроение

Управление технологическими процессами
