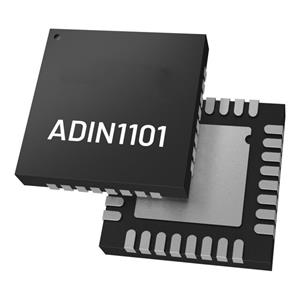

ADIN1101BCPZ - это маломощный однопортовый приемопередатчик 10BASE-T1L, предназначенный для промышленных приложений Ethernet в соответствии со стандартом IEEE ® 802.3cg-2019 ™ Ethernet для однопарных Ethernet (SPE) на большие расстояния 10 Мбит/с. ADIN1101BCPZ объединяет ядро Ethernet PHY со всеми соответствующими аналоговыми цепями, буфером входных и выходных часов, регистром управления интерфейсом управления и регистром подсистемы, а также интерфейсом MAC и логикой управления для управления сбросом, управлением часами и конфигурацией штифтов.

Ключевой характеристика

Соответствует стандарту 802.3cg-2019 стандарту 10BASE-T1L IEEE

Длина кабеля до 1700 м, напряжение 1,0 V -p -p и 2,4 V -p -p

Поддерживается уровень пуска 1,0 V -p -p и 2,4 V -p -p

Проверка и коррекция полярности MDI

Низкий расход энергии: 45 мw

диагноз

Используйте ТДР для обнаружения неисправности кабеля

Генератор кадров и контроллер

Индикатор качества связи с MSE

Множество циклов обратной связи

Тестовая модель поддерживается

Интерфейс MII, RMII и RGMII MAC

Интерфейс управления MDIO

Нехостическая конфигурация с застёжкой

Два шприца MDI

Сопротивление и смешение на внутреннем конце

25 МГЦ-кристаллов или внешних часов ввода (RMII - 50 МГЦ)

Рабочее напряжение 1,8 или 3,3 в

3.3 V, 2,5 V или 1,8 V-интерфейс MAC VDDIO

Интегрированный мониторинг питания и POR

Тест на эмс

IEC 61000-4-4 -4 EFT (плюс 4 кв)

IEC 61000-4-2 ESD (минус 4 кв контактный разряд)

IEC 61000-4-2 ESD (минус 8 КВТ)

61,000-4.5 волны в IEC (0,4 кв)

IEC 61,000 — 4-6 трансдукционная устойчивость (10 V/m)

Сопротивление радиации IEC 61,000 -4-3 (класс а)

Излучение EN 55032 (класс B)

Малая упаковка: 32 штанги, 5 мм на 5 мм LFCSP

Температурный диапазон

Промышлен: − 40 ° C до 85 ° C

Расширен: − 40 ° C до 105 ° C

Применение цели

Управление процессом

Автоматизация завода

Автоматизация здания

Полевые инструменты и переключатель
