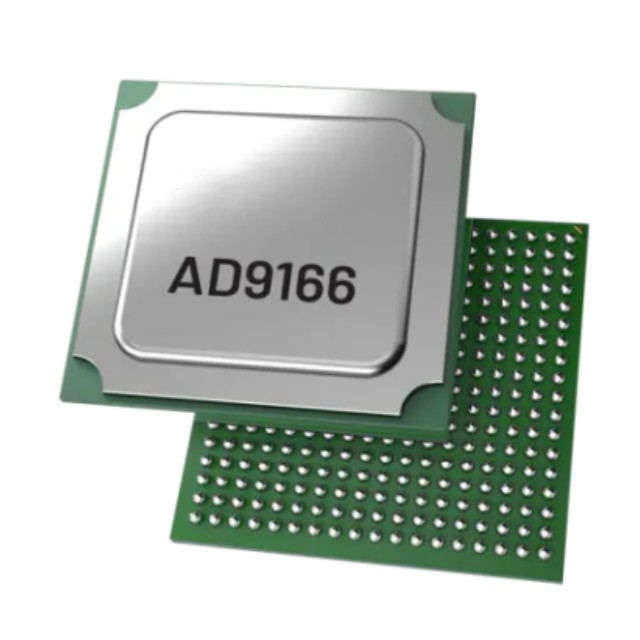

рисунок только для справки.
< >

тип товара:AD9166BBPZ

наименование товара:Цифро-аналоговый преобразователь (ЦАП)

бренд:ADI

год выпуска:25+

пакет:BGA-324

срок поставки:новый оригинальный

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
AD9166BBPZ
упаковка
BGA-324
описание
Генератор векторных сигналов от постоянного тока до 9 ГГц

описание продукции

AD9166BBPZ — это высокопроизводительный широкополосный встроенный векторный генератор сигналов, состоящий из высокоскоростного последовательного преобразователя JESD204B/ десеризатор (SERDES), гибкий 16-разрядный цифровой канал данных, ортогональный (IQ) цифро-аналоговый преобразователь (DAC) и встроенный дифференциальный-односторонний выходной буферный усилитель, который может работать с нагрузкой 50 Ом до 10 ГГц.


Ядро ЦАП основано на четырехпереключательной архитектуре, которая позволяет изменять конфигурацию для повышения эффективной скорости обновления ядра ЦАП с 6,4 ГГц тактовой частоты ЦАП до 12,8 ГГц, а аналоговая полоса пропускания обычно составляет от постоянного тока до 9,0 ГГц. Цифровой канал данных включает в себя несколько уровней интерполяционных фильтров, блок прямого цифрового синтеза частоты (DDS) с несколькими цифровыми управляемыми генераторами (NCO), поддерживающими быструю смену частоты (FFH), а также дополнительные уровни фильтров FIR85 и обратного Sinc для гибкого планирования спектра.


Дифференциальное соединение с односторонним буфером устраняет необходимость в широкополосном барене и поддерживает полную аналоговую полосу пропускания выхода ядра ЦАП. Выход с постоянным током может формировать сигналы в основной полосе частот без необходимости использования внешнего смещения трехходового переключателя или аналогичной схемы, что делает AD9166BBPZ особенно подходящим для применения в самых требовательных высокоскоростных сверхширокополосных РЧ-передатчиках.


Различные уровни фильтрации позволяют настроить AD9166BBPZ на более низкую скорость передачи данных при сохранении высокой тактовой частоты ЦАП, что упрощает требования к фильтрации и уменьшает общие размеры, вес и энергопотребление системы.


Приемник интерфейса данных содержит до 8 каналов JESD204B SERDES, каждый из которых может передавать 12,5 Гбит/с. Для обеспечения большей гибкости приемник можно полностью настроить в зависимости от скорости передачи данных, количества каналов SERDES и канала, необходимого для преобразователя JESD204B.


В режиме работы 2x NRZ (с включенным FIR85) AD9166 может реконструировать RF-несущую от реального постоянного тока до края третьей области Найквиста или восстанавливать аналоговую полосу пропускания реального постоянного тока до 9 ГГц.


В смешанном режиме AD9166BBPZ может реконструировать RF-несущую во второй и третьей области Найквиста при низком энергопотреблении и сохраняя производительность, сопоставимую с режимом 2×NRZ.


В режиме базовой полосы, например RZ и 1x NRZ, AD9166BBPZ идеально подходит для реконструкции RF-несущей от реального постоянного тока до края первой области Найквиста при более низком энергопотреблении по сравнению с режимом 2x NRZ.


Блок ортогонального DDS можно настроить в качестве цифрового преобразователя частоты для преобразования данных I/Q в требуемое положение во всех трех областях Найквиста спектра.


DDS также включает в себя набор из 32 цифровых управляемых генераторов (NCO), каждый из которых имеет собственный 32-разрядный фазовый аккумулятор. В сочетании с 100-МГц последовательным периферийным интерфейсом (SPI) DDS позволяет осуществлять фазово-когерентную FFH с временем установления фазы до 300 нс.


AD9166BBPZ использует общую конфигурацию интерфейса SPI, которая контролирует состояние всех регистров. AD9166 имеет 324 вывода, размеры 15 мм × 15 мм, шаг 0,8 мм, корпус BGA_ED.


Применение AD9166BBPZ

Измерительные приборы: автоматическое испытательное оборудование, электронные испытания и измерения, генераторы произвольных сигналов.

Электронная война: радары и глушители.

Широкополосные системы связи.

Драйверы локальных генераторов.


Характеристики AD9166BBPZ

Выход с постоянным током, согласованный с 50 Ом.

Выходная мощность до 4,3 дБм, -9,5 дБм при 9 ГГц.

Частота обновления ядра ЦАП: 12,0 ГГц в режиме 2×NRZ (гарантированное минимальное значение)

Широкая аналоговая полоса пропускания

От постоянного тока до 9,0 ГГц в режиме 2×NRZ (частота обновления ЦАП 12,0 ГГц)

От 1,0 ГГц до 8,0 ГГц в смешанном режиме (частота обновления ЦАП 6,0 ГГц)

В режиме NRZ от постоянного тока до 4,5 ГГц (частота обновления ЦАП 6,0 ГГц/с)

Потребляемая мощность в режиме 2×NRZ составляет 4,88 Вт (частота обновления ЦАП 10 ГГц/с)

Интерполяция данных по боковому каналу

2×, 3×, 4×, 6×, 8×, 12×, 16×, 24×

Мгновенная (сложная) полоса пропускания сигнала

2,25 ГГц при тактовой частоте устройства 5 ГГц (2-кратная интерполяция)

1,8 ГГц при тактовой частоте устройства 6 ГГц (3-кратная интерполяция)

Быстрая перестройка частоты

Встроенный буферный усилитель biCMOS
