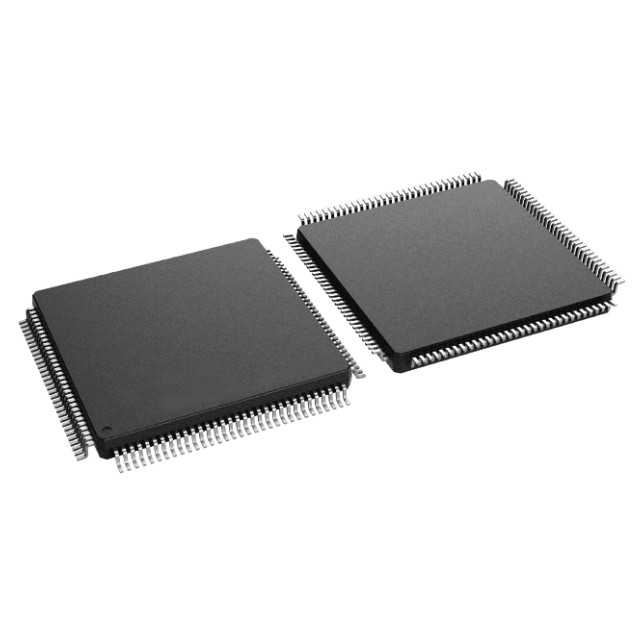

F28P550SJ6PDTR — это микроконтроллер C2000™ реального времени для масштабируемых устройств с ультранизкой задержкой, разработанный для обеспечения эффективности в силовой электронике, включая, помимо прочего: высокую плотность мощности, высокие частоты переключения и поддержку использования технологий GaN и SiC.

Особенности F28P550SJ6PDTR

Обработка в реальном времени:

150 МГц C28x 32-разрядный процессор DSP

Эквивалентен устройству на базе Arm® Cortex®-M7 с частотой 300 МГц по производительности цепи сигналов в реальном времени (см. Примечание по применению оптимизированной цепи сигналов микроконтроллера C2000™ Control MCU с показателями производительности в реальном времени

IEEE 754 с одинарной точностью плавающей запятой (FPU32)

Тригонометрический математический блок (TMU)

Поддержка нелинейного пропорционально-интегрально-дифференциального (NLPID) управления

CRC-движок и инструкции (VCRC)

Программируемый ускоритель закона управления (CLA)

150 МГц

Эквивалентно устройству на базе Arm® Cortex®-M7 с тактовой частотой 200 МГц по производительности цепи сигналов в реальном времени (см. Примечание по применению оптимизированной цепи сигналов микроконтроллера C2000™ Control MCU в реальном времени

Инструкции с плавающей запятой одинарной точности IEEE 754

Выполняет код независимо от основного процессора

Встроенная память

1088 КБ флэш-памяти (с защитой ECC) в пяти независимых банках

Четыре банка по 256 КБ

Один банк по 64 КБ, идеально подходящий для LFU/загрузчиков/данных

8 КБ OTP (однократно программируемая флэш-память)

133 КБ ОЗУ (с защитой ECC/паритетом)

Безопасность

Безопасная загрузка

Блокировка JTAG

Ускоритель Advanced Encryption Standard (AES)

Уникальный идентификационный номер (UID)

Управление тактовой частотой и системой

Два внутренних генератора 10 МГц

Кварцевый генератор или внешний тактовый вход

Модуль таймера сторожевого устройства с окном

Схема обнаружения отсутствия тактовой частоты

Двойной тактовый компаратор (DCC)

Конструкция ввода-вывода 3,3 В

Внутреннее формирование VREG позволяет использовать конструкцию с одним источником питания

Схема сброса при понижении напряжения (BOR)

Отказоустойчивость и толерантность к 5 В на 4 GPIO для поддержки PMBUS/I2C

Настраиваемый VIH 1,35 В на 4 GPIO

Периферийные устройства системы

6-канальный контроллер прямого доступа к памяти (DMA)

91 индивидуально программируемый мультиплексированный вывод общего назначения (GPIO) (22 совместно с аналоговыми)

17 цифровых входов на аналоговых контактах

Расширенное расширение периферийных прерываний (ePIE)

Поддержка нескольких режимов низкого энергопотребления (LPM)

Коммуникационные периферийные устройства

Один интерфейс шины управления питанием (PMBus)

Поддержка режима Fast Plus — 1 МГц SCL

Поддержка 5 В/3,3 В/1,35 В VIH на выбранных контактах

Два интерфейса межсхемной связи (I2C)

Два порта шины Controller Area Network с гибкой скоростью передачи данных (CAN FD/MCAN)

4 КБ оперативной памяти для сообщений на каждый модуль MCAN, независимой от системной памяти

Возможность повторного использования оперативной памяти для переменных данных ЦП, если MCAN не используется

Один интерфейс Universal Serial Bus (USB 2.0 MAC + PHY)

Два порта Serial Peripheral Interface (SPI)

Три интерфейса Serial Communication Interface (SCI), совместимых с UART

Один интерфейс локальной сети взаимодействия (LIN), совместимый с UART

Быстрый последовательный интерфейс (FSI) с одним передатчиком и одним приемником (до 200 Мбит/с)

Аналоговая система

Пять 12-разрядных аналого-цифровых преобразователей (АЦП) с частотой 3,9 МГц

До 39 внешних каналов (включая один выход gpdac)

Четыре встроенных блока постобработки (PPB) на каждый АЦП

Четыре оконных компаратора (CMPSS) с 12-разрядными эталонными цифро-аналоговыми преобразователями (ЦАП)

Цифровые фильтры помех

Низкая мощность выхода ЦАП на выводе CMPSS1

Один 12-разрядный буферизованный выход ЦАП

Три программируемых усилителя с регулируемым коэффициентом усиления (PGA)

Поддержка коэффициента усиления, равного единице

Поддержка инвертирующего и неинвертирующего режимов усиления

Программируемая фильтрация выхода

Улучшенные периферийные устройства управления

24 канала ePWM с 12 каналами, имеющими высокое разрешение (разрешение 150 пс)

Встроенная поддержка мертвой зоны

Встроенные аппаратные зоны срабатывания (TZ)

Два модуля Enhanced Capture (eCAP)

Три модуля Enhanced Quadrature Encoder Pulse (eQEP) с поддержкой режимов работы CW/CCW

Встроенный генератор шаблонов (EPG)

Применение F28P550SJ6PDTR

Приводы двигателей

Бытовая техника

Гибридные, электрические и силовые системы

Зарядка солнечных батарей и электромобилей

Цифровая энергия

Электроника кузова и освещение

Тестирование и измерения
