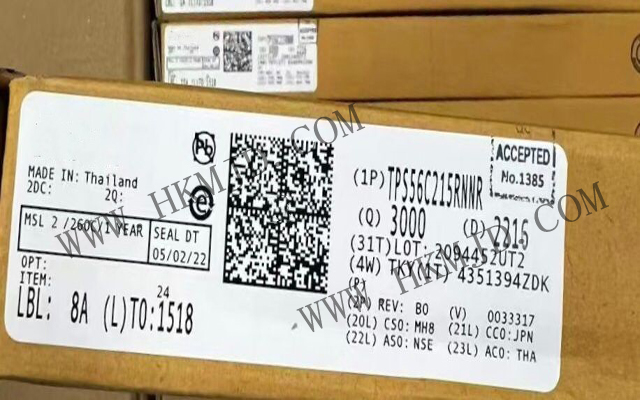

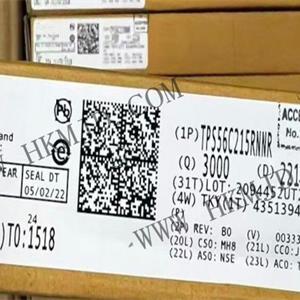

рисунок только для справки.
< >

тип товара:TPS56C215RNNR

наименование товара:Синхронный понижающий преобразователь

бренд:TI

год выпуска:22+

пакет:VQFN-18

срок поставки:новый оригинальный

количество запасов: 9000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
TPS56C215RNNR
упаковка
VQFN-18
описание
Синхронный понижающий преобразователь SWIFT™ с функцией управления D-CAP3, 3,8–17 В, 12 А

описание продукции

TPS56C215RNNR — это компактный однокристальный синхронный понижающий преобразователь на 12 А с адаптивным временем включения и режимом управления D-CAP3. Это устройство имеет встроенный MOSFET с низким RDS(on), прост в использовании и эффективен, требует минимального количества внешних компонентов и подходит для систем питания с ограниченным пространством. Конкурентные характеристики включают в себя очень точное опорное напряжение, быструю реакцию на переходные процессы нагрузки, автоматический переход в режим скачка для обеспечения эффективности при небольшой нагрузке, регулируемое ограничение тока и отсутствие необходимости во внешней компенсации. Режим принудительного постоянного включения помогает удовлетворить строгие требования к точности регулирования напряжения высокопроизводительных DSP и FPGA.


TPS56C215RNNR выполнен в теплоусиленном 18-выводном корпусе HotRod QFN и рассчитан на работу в диапазоне температур затвора от -40 °C до 150 °C.


Характеристики TPS56C215RNNR

• Встроенные MOSFET с сопротивлением 13,5 мОм и 4,5 мОм

• Поддержка постоянного тока IOUT 12 А

• Запуск при 4,5 В (без внешнего смещения 5,0 В)

• Опорное напряжение 0,6 В ±-1% во всем диапазоне температур

• Диапазон выходного напряжения от 0,6 В до 5,5 В

• Поддержка керамических выходных конденсаторов

• Режим управления D-CAP3™ для быстрого переходного отклика

• Выбираемый режим принудительного постоянного включения (FCCM) для достижения узкой пульсации выходного напряжения или автоматический переход в режим Eco-Mode для достижения высокой эффективности при небольшой нагрузке

• Выбираемая частота FSW: 400 кГц, 800 кГц и 1,2 МГц

• Монотонный запуск до предварительного смещения выхода

• Два регулируемых настройки ограничения тока с функцией прерывистого перезапуска

• Выбор внешнего смещения 5 В для повышения эффективности

• Регулируемый плавный запуск, время плавного запуска по умолчанию — 1 мс

• Диапазон рабочих температур от –40 °C до 150 °C

• Компактный корпус HotRod™ QFN размером 3,5 × 3,5 мм

• Совместимость по выводам с 8A TPS568215

• Поддержка в инструменте проектирования WEBENCH®


Технические характеристики TPS56C215RNNR

Диапазон входного напряжения: от 3,8 В до 17 В

Диапазон выходного напряжения: от 0,6 В до 5,5 В

Выходной ток: 12 А

Частота переключения: 400 кГц, 800 кГц, 1,2 МГц

Тип корпуса: 18-контактный VQFN-HR

Диапазон рабочих температур: от -40 °C до 150 °C


Применение TPS56C215RNNR

• Серверы, облачные вычисления, хранение данных

• Телекоммуникации и сети, точки подключения (POL)

• IPC, автоматизация производства, PLC, испытания и измерения

• Высокопроизводительные цифровые телевизоры
