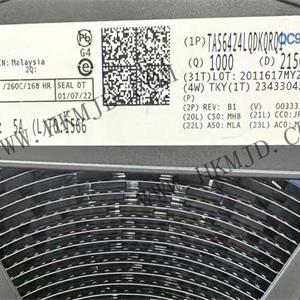

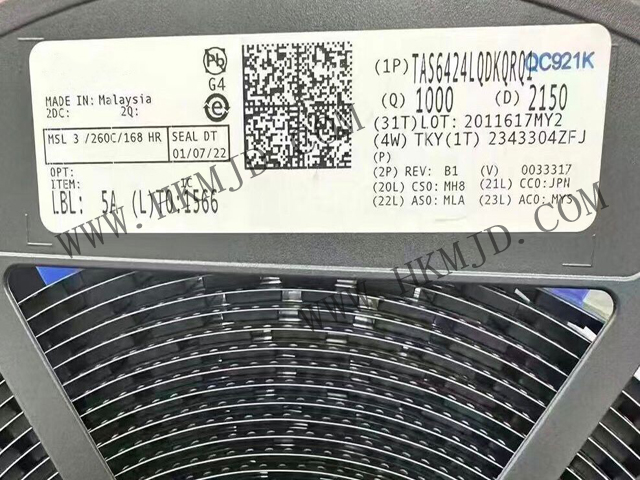

рисунок только для справки.
< >

тип товара:TAS6424LQDKQRQ1

наименование товара:Аудиоусилитель

бренд:TI

год выпуска:21+

пакет:HSSOP-56

срок поставки:новый оригинальный

количество запасов: 5000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
TAS6424LQDKQRQ1
упаковка
HSSOP-56
описание
Автомобильный 27 Вт, 2 МГц, 4 канала, 4,5 В до 18 В, цифровой вход, аудиоусилитель класса D

описание продукции

TAS6424LQDKQRQ1  — это 4-канальный цифровой аудиоусилитель класса D, разработанный специально для автомобильных аудиосистем и внешних усилительных модулей. При напряжении питания 14,4 В, нагрузке 4 Ом и коэффициенте THD+N 10 % устройство обеспечивает выходную мощность 27 Вт на 4 канала; при нагрузке 2 Ом и THD+N 10% устройство обеспечивает выходную мощность 27 Вт. По сравнению с традиционными линейными усилителями, топология класса D значительно повышает эффективность устройства. Частота выходного переключения может быть установлена выше полосы частот амплитудной модуляции (AM) для устранения помех в полосе AM и снижения требований к выходной фильтрации и затрат, а также ниже полосы AM для оптимизации эффективности устройства.


Широкий диапазон напряжения питания от 4,5 В до 18 В помогает свести к минимуму искажения звука в приложениях с функцией запуска/остановки.


TAS6424LQDKQRQ1 объединяет в себе все функции, необходимые для требовательных OEM-приложений. Устройство имеет встроенную функцию диагностики нагрузки для обнаружения и диагностики неправильно подключенных выходов, а также для обнаружения высокочастотных динамиков с переменным током, что помогает сократить время тестирования в процессе производства.


TAS6424LQDKQRQ1 выпускается в 56-контактном корпусе HTSSOP PowerPAD ™ с открытым теплоотводящим контактным пятном, расположенным сверху.


Характеристики TAS6424LQDKQRQ1

• Соответствие стандартам автомобильных приложений

• Аудиовход

– 4-канальный вход I2S или 4/8-канальный вход TDM

– Частота дискретизации входа: 44,1 кГц, 48 кГц, 96 кГц

– Формат входа: 16–32 бит I2S и TDM

• Аудиовыход

– 4-канальная мостовая нагрузка (BTL), опционально параллельная мостовая нагрузка (PBTL)

– Частота переключения выхода до 2,1 МГц

– Выходная мощность 27 Вт при нагрузке 4 Ом, напряжении питания 14,4 В и коэффициенте нелинейных искажений 10 %

– Выходная мощность 27 Вт при нагрузке 2 Ом, напряжении питания 14,4 В и коэффициенте нелинейных искажений 10 %

– Выходная мощность 80 Вт при нагрузке 2 Ом, PBTL 18 В и THD 10 %

• Аудиохарактеристики при нагрузке 4 Ом и напряжении питания 14,4 В

– Общее гармоническое искажение + шум (THD+N) при выходной мощности 1 Вт < 0,03 %

– Выходной шум 42 мкВ RMS

– Перекрестные помехи –90 дБ

• Функция диагностики нагрузки

– Разрыв и короткое замыкание выходной нагрузки

– Короткое замыкание выхода на аккумулятор или заземление

– Проверка выходного сопротивления до 6 кОм

– Работа без входного тактового сигнала

– Функция диагностики переменного тока для проверки высокочастотных динамиков

• Защита

– Ограничение тока на выходе

– Защита от короткого замыкания на выходе

– Падение нагрузки до 40 В

– Устойчивость к разрыву заземления и разрыву питания

– Смещение постоянного тока

– Перегрев

– Пониженное и повышенное напряжение

• Обычная работа

– Оценочный модуль (EVM) соответствует требованиям стандарта электромагнитной совместимости (EMC) CISPR25-L5

– Напряжение питания от 4,5 В до 18 В

– Управление I2C с 4 вариантами адресации

– Обнаружение срезки и тепловое предупреждение


Применение TAS6424LQDKQRQ1

• Автомобильные аудиосистемы

• Модули внешних автомобильных усилителей

смежная продукция

модель

фирменный торговец

упаковка

количество

описание

TAS6511QPWPRQ1

TI

HTSSOP-28

2000

Автомобильный 45 Вт, 2 МГц, 1-канальный цифровой вход, аудиоусилитель класса D с датчиком тока.

OPA1633DR

TI

SOIC-8

3500

Полностью дифференциальный усилитель звука со сверхнизким искажением 195 МГц

IRS2092S

INFINEON

SOIC-16

2500

Высоковольтный высокопроизводительный драйвер усилителя звука класса D

IRS2093M

INFINEON

MLPQ-48

2500

Аудиоусилитель IC 4-канальный (4-канальный) D класс 48MLPQ

IRS20957S

INFINEON

SOIC-16

2500

Аудиоусилитель IC моно D класс 16SOIC

MAX9724BETC

Maxim

LFCSP-12

3000

60 мВт, DirectDrive, стереофонический усилитель для наушников

IRS2052M

INFINEON

MLPQ-48

2500

2-канальный цифровой усилитель звука

IRS2452AM

INFINEON

MLPQ-32

2500

Аудиоусилитель IC 2-канальный (стерео) класс D 32MLPQ

TPA3100D2PHP

TI

HTQFP-48

2250

20 Вт стерео, напряжение питания от 10 до 26 В, аналоговый вход Усилитель звука класса D

TPA3128D2DAPR

TI

HTSSOP32

12000

30 Вт стерео, 60 Вт моно, от 4,5 В до 26 В, аналоговый вход Усилитель звука класса D
