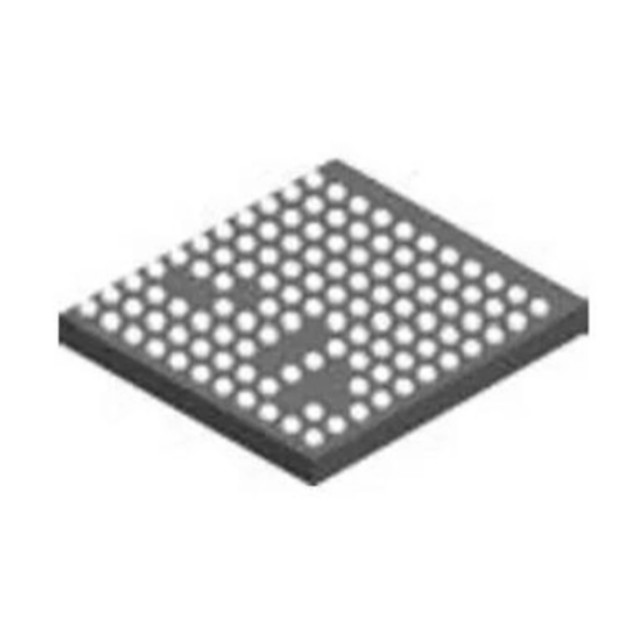

рисунок только для справки.
< >

тип товара:IWRL6432BDQAYFFR

наименование товара:Полезные ссылки

бренд:TI

год выпуска:25+

пакет:DSBGA-111

срок поставки:новый оригинальный

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
IWRL6432BDQAYFFR
упаковка
DSBGA-111
описание
Низкомощный промышленный миллиметровый радарный датчик 60 ГГц

описание продукции

Устройство IWRL6432BDQAYFFR mmWave Sensor представляет собой интегрированный одночиповый датчик mmWave, основанный на технологии FMCW-радара. Устройство способно работать в диапазоне частот от 57 ГГц до 63,9 ГГц и разделено на четыре основных энергетических домена:


Подсистема RF/Analog: этот блок включает в себя все компоненты RF и Analog, необходимые для передачи и приема сигналов RF.

Подсистема контроллера переднего конца (FECSS): FECSS содержит процессор, ответственный за конфигурацию, управление и калибровку переднего конца радара.

Подсистема приложений (APPSS): APPSS — это подсистема, в которой устройство реализует программируемый пользователем процессор ARM Cortex M4, позволяющий выполнять пользовательское управление и приложения автомобильного интерфейса. Верхняя подсистема (TOPSS) является частью области питания APPSS и содержит подблоки тактовой синхронизации и управления питанием.

Аппаратный ускоритель (HWA): блок HWA дополняет APPSS, разгружая общие процессы обработки радиолокационных данных, такие как FFT, постоянная частота ложных срабатываний (CFAR), масштабирование и сжатие.


IWRL6432BDQAYFFR специально разработан для отдельного управления каждой из вышеупомянутых областей питания с целью управления состояниями (включение или выключение питания) в зависимости от требований конкретного случая использования. Устройство также обладает способностью переходить в различные режимы низкого энергопотребления, такие как сон и глубокий сон, где режим низкого энергопотребления достигается за счет синхронизации тактовой частоты и отключения внутренних IP-блоков устройства. Устройство также предоставляет возможность сохранять некоторые данные устройства, такие как образ приложения или профиль RF, в таких сценариях.


Особенности IWRL6432BDQAYFFR

Трансивер FMCW

Встроенный PLL, передатчик, приемник, полоса пропускания и АЦП

Диапазон 57–64 ГГц с непрерывной полосой пропускания 7 ГГц

3 канала приема и 2 канала передачи

Дальность действия обычно до 25 м

Типичная выходная мощность 10 дБм на Tx

Типичный коэффициент шума 12 дБ

Типичный фазовый шум -89 дБc/Гц при 1 МГц

Работа в режиме FMCW

Полоса пропускания ПЧ 5 МГц, только реальные каналы приема

Сверхточный чирп-двигатель на основе PLL с дробным N

Двоичный фазовый сдвигатель на каждый передатчик

Обрабатывающие элементы

Ядро Arm M4F с FPU одинарной точности (160 МГц)

Аппаратный ускоритель TI Radar (HWA 1.2) для операций FFT, логарифмической амплитуды и CFAR (80 МГц)

Поддержка нескольких режимов низкого энергопотребления

Режим простоя и режим глубокого сна

Управление питанием

Поддержка входов/выходов 1,8 В и 3,3 В

Встроенная сеть LDO для улучшенного PSRR

Режимы оптимизации BOM и оптимизации питания

Один или два источника питания для режима входов/выходов 1,8 В, два или три источника питания для режима входов/выходов 3,3 В

Внутренняя память

1 МБ встроенной памяти RAM

Настраиваемая общая память L3 для Radar Cube

Оперативная память для данных и кода (512/640/768 КБ)

Корпус WCSP с решеткой 11 x 11 BGA, 111 шариками BGA; размер корпуса: 4,89 мм x 4,5 мм

Источник тактовой частоты

Кварцевый генератор 40,0 МГц для основного тактового генератора

Поддержка внешнего тактового генератора (прямоугольный/синусоидальный) с частотой 40,0 МГц

Внутренний генератор 32 кГц для работы с низким энергопотреблением

Поддержка рабочего диапазона температур

Диапазон рабочих температур перехода: от –40 °C до 105 °C


Области применения IWRL6432BDQAYFFR

ПК/ноутбуки

Портативная электроника

Телевизоры

Планшеты

Наушники

Умные часы

Игры

Домашний кинотеатр и развлечения

Автоматические двери/ворота

Детектор движения

Обнаружение присутствия/отслеживание людей/подсчет людей

Видеодомофон

IP-сетевая камера

Термостат

Кондиционер

Холодильники и морозильники

Пылесос-робот

Газонокосилка


смежная продукция

модель

фирменный торговец

упаковка

количество

описание

IWRL1432BDQGAMFR

TI

FCCSP-102

3000

Промышленные радиолокационные датчики с низким энергопотреблением от 76 ГГц до 81 ГГц с одним чипом

IWRL1432BDBAAMFR

TI

FCCSP-102

3000

Промышленные радиолокационные датчики с низким энергопотреблением от 76 ГГц до 81 ГГц с одним чипом

IWRL1432BDQGAMF

TI

FCCSP-102

3000

Промышленные радиолокационные датчики с низким энергопотреблением от 76 ГГц до 81 ГГц с одним чипом

IWRL1432BDBAAMF

TI

FCCSP-102

3000

Промышленные радиолокационные датчики с низким энергопотреблением от 76 ГГц до 81 ГГц с одним чипом

IWR2944AQGALTR

TI

FCCSP-266

3000

Промышленные высокопроизводительные радиолокационные датчики с одним чипом от 76 ГГц до 81 ГГц

IWR2944ABGALTR

TI

FCCSP-266

3000

Промышленные высокопроизводительные радиолокационные датчики с одним чипом от 76 ГГц до 81 ГГц

IWR1843ARQGALPR

TI

FCCSP-180

2000

Однокристальный промышленный радарный датчик с частотой 76-81 ГГц

IWRL6432BDQGAMFR

TI

FCCSP-102

2000

Маломощный промышленный радарный датчик на миллиметровых волнах от 57 до 64 ГГц

IWRL6432BDBAAMFR

TI

FCCSP-102

2000

Маломощный промышленный радарный датчик на миллиметровых волнах от 57 до 64 ГГц

IWR6843AQGABLR

TI

FCBGA-161

2000

Однокристальные интеллектуальные датчики миллиметровых волн с интегрированными функциями обработки
