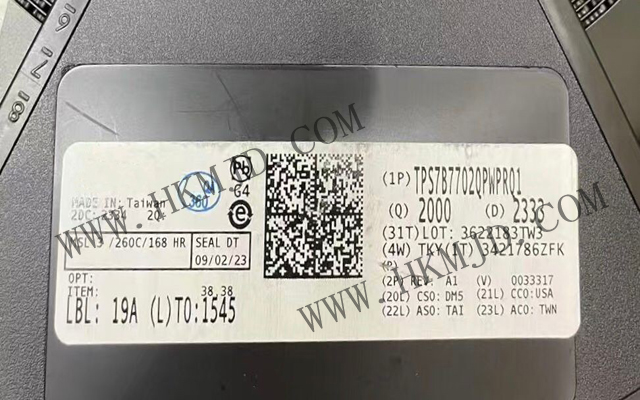

TPS7B7702QPWPRQ1 — это двухканальный линейный стабилизатор напряжения (LDO) автомобильного класса с низким падением напряжения, выполненный в корпусе 16-HTSSOP (с PowerPAD™) и предназначенный для использования в информационно-развлекательных системах автомобилей, источниках питания активных антенн, камерах кругового обзора и других приложениях. Устройство поддерживает широкий диапазон входного напряжения от 4,5 В до 40 В и обеспечивает регулируемое выходное напряжение от 1,5 В до 20 В, выходной ток каждого канала может достигать 300 мА, что делает его пригодным для использования в автомобильной электронике, промышленном управлении и управлении источниками питания с малым током.

Характеристики (TPS7B7702QPWPRQ1)

• Соответствует требованиям автомобильных приложений

• Имеет следующие характеристики, соответствующие стандарту AEC-Q100:

– Уровень 1 по температуре устройства: диапазон рабочих температур окружающей среды от –40 °C до 125 °C

– Класс 2 по электростатическому разряду (ESD) в режиме разряда человека (HBM)

– Класс C4B по классификации электростатического разряда (ESD) в режиме заряда компонентов устройства (CDM)

• Одноканальный и двухканальный стабилизатор напряжения с низким падением напряжения (LDO) с функцией контроля тока и регулируемым ограничением тока

• Широкий диапазон входного напряжения от 4,5 В до 40 В, защита от резкого падения напряжения нагрузки до 45 В

• Переход в режим выключения питания при подключении FB к GND

• Регулируемое выходное напряжение от 1,5 В до 20 В

• Выходной ток до 300 мА на каждый канал

• Регулируемая функция ограничения тока с помощью внешнего резистора

• Высокоточная функция обнаружения тока, позволяющая обнаруживать включение антенны при низком токе без дополнительной калибровки

• Высокий коэффициент подавления помех: типичное значение 73 дБ при 100 Гц

• Встроенная защита от обратной полярности до -40 В без использования внешних диодов

• Максимальное падение напряжения при токе нагрузки 100 мА составляет 500 мВ

• Стабильность при использовании с выходными конденсаторами в диапазоне от 2,2 мкФ до 100 мкФ (ESR от 1 мОм до 5 Ом)

• Встроенные функции защиты и диагностики

– Термоотключение

– Блокировка пониженного напряжения (UVLO)

– Защита от короткого замыкания

– Защита от обратной полярности батареи

– Защита от обратного тока

– Защита от короткого замыкания батареи на выходе

– Клеммная зажимная защита индуктивной нагрузки на выходе

– Многоканальное/межкомпонентное мультиплексирование функции обнаружения тока

– Возможность различать все неисправности с помощью функции обнаружения тока

• 16-контактный корпус HTSSOP PowerPAD™

Применение (TPS7B7702QPWPRQ1)

• Источник питания активной антенны информационно-развлекательной системы

• Источник питания камеры кругового обзора

• Высоковольтный выключатель питания для приложений с малым током
