SE5004L-R — это усилитель мощности 5 ГГц, специально разработанный для беспроводных локальных сетей, который обеспечивает высокую линейную мощность. SE5004L-R имеет встроенный датчик мощности, который обеспечивает замкнутый цикл мониторинга и управления выходной мощностью.

SE5004L-R имеет упрощенную конструкцию благодаря высокой степени интеграции, что сокращает время вывода продукта на рынок и повышает производительность печатных плат. Устройство имеет встроенные входы, межкаскадные согласующие элементы, выходные согласующие элементы, детектор мощности с динамическим диапазоном 15 дБ и фильтр с ямой частоты 3,8 ГГц. Для реализации конструкции требуется всего 6 внешних развязывающих конденсаторов.

Для приложений беспроводных локальных сетей устройство соответствует стандартам IEEE802.11a и 802.11n и обеспечивает линейную выходную мощность около 26 дБм при питании 5 В.

SE5004L-R имеет встроенный генератор смещения напряжения с температурной компенсацией. Для включения или отключения усилителя мощности достаточно подать опорное напряжение 2,85 В на VREF.

Особенности — SE5004L-R

Усилитель высокой выходной мощности

- 26 дБм при 5 В

Внешнее аналоговое опорное напряжение (VREF) для максимальной гибкости

Детектор мощности с буфером и температурной компенсацией

3% EVM, @26 дБм, 64 QAM, 54 Мбит/с

Коэффициент усиления 32 дБ

Бессвинцовый, соответствующий стандарту RoHS, безгалогенный корпус MSL3

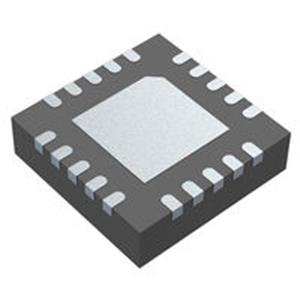

20-контактный 4 мм × 4 мм × 0,9 мм QFN

Параметры — SE5004L-R

Тип продукта:    Радиочастотный усилитель

Рабочая частота:    5,15 ГГц до 5,85 ГГц

Рабочее напряжение питания:    5 В

Рабочий ток питания:    600 мА

Коэффициент усиления:    32 дБ

Тип монтажа:    SMD/SMT

Корпус:    QFN-20

P1dB - точка сжатия:    34 дБм

Минимальная рабочая температура:    - 40 °C

Максимальная рабочая температура:    + 85 °C

Применение — SE5004L-R

DSSS 5 ГГц беспроводная локальная сеть (IEEE802.11a)

DSSS 5 ГГц беспроводная локальная сеть (IEEE802.11n)

Точка доступа, карта PCMCIA, карта PC
