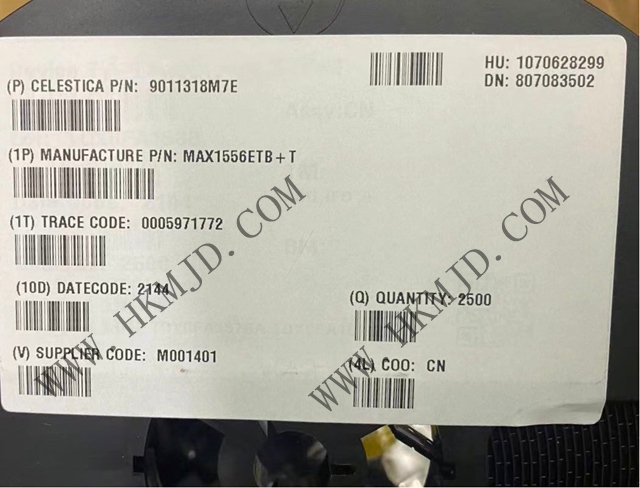

рисунок только для справки.
< >

тип товара:MAX1556ETB

наименование товара:Стабилизатор напряжения с переключателем

бренд:Maxim

год выпуска:21+

пакет:TDFN-10

срок поставки:новый оригинальный

количество запасов: 5000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
Maxim
модель
MAX1556ETB
упаковка
TDFN-10
описание
Импульсный регулятор 16 мкА IQ, 1,2 А PWM понижающий преобразователь DC-DC

описание продукции

MAX1556ETB — это понижающий регулятор с низким рабочим током (16 мкА) и фиксированной частотой. Эти преобразователи отличаются высокой рабочей частотой, низким током покоя и низким падением напряжения. Низкий ток покоя (27 мкА) делает их идеальным выбором для портативных устройств, питающихся от одной литий-ионной батареи или трех щелочных/NiMH батарей. MAX1556 может обеспечить ток до 1,2 А. а через выводы можно выбрать выход 1,8 В, 2,5 В и 3,3 В или регулируемый выход. MAX1557 может обеспечить максимальный ток 600 мА, а через выводы можно выбрать выход 1 В, 1,3 В и 1,5 В или регулируемый выход.


MAX1556ETB содержит внутренний MOSFET-переключатель с низким сопротивлением проводимости и синхронный выпрямитель, обеспечивающий высокую эффективность и низкий коэффициент напряжения при минимальном количестве внешних компонентов. Использование запатентованной топологии гарантирует отличную производительность как при небольшой, так и при полной нагрузке в режиме работы с высокой фиксированной частотой. Частота переключения PWM 1 МГц позволяет минимизировать размеры внешних компонентов. Оба устройства имеют регулируемый плавный запуск, что позволяет уменьшить переходные изменения нагрузки на батарею.


MAX1556ETB поставляется в компактном 10-контактном корпусе TDFN (3 мм x 3 мм).


Характеристики MAX1556ETB

КПД до 97

КПД 95% при токе нагрузки 1 мА

Низкий ток покоя 16 мкА

Частота переключения PWM 1 МГц

Малый размер индуктивности 3,3 мкГн

Выбор выходного напряжения 3,3 В, 2,5 В, 1,8 В, 1,5 В, 1,3 В, 1,2 В, 1,0 В или регулируемое

Гарантированный выходной ток 1,2 А (MAX1556)

Оптимизация переходного отклика нагрузки при настройке напряжения

Низкий ток покоя 27 мкА при низком падении напряжения

Низкий ток отключения 0,1 мкА

Не требуется внешний диод Шотки

Аналоговый плавный запуск с нулевым перегрузочным током


Параметры MAX1556ETB

Тип продукта:    Импульсный стабилизатор напряжения

Корпус:    TDFN-EP-10

Топология:    Buck

Выходное напряжение:    750 мВ до 5,5 В

Выходной ток:    1,2 A

Количество выходов:    1 выход

Входное напряжение - минимальное:    2,6 В

Входное напряжение - максимальное:    5,5 В

Статический ток:    16 мкА

Частота переключения:    1 МГц

Минимальная рабочая температура:    - 40 °C

Максимальная рабочая температура:    + 85 C

Серия:    MAX1556


Применение MAX1556ETB

Сотовые телефоны/смартфоны

Цифровые фотоаппараты и портативные видеокамеры

Портативные приборы

КПК и карманные компьютеры

Портативные MP3- и DVD-плееры
