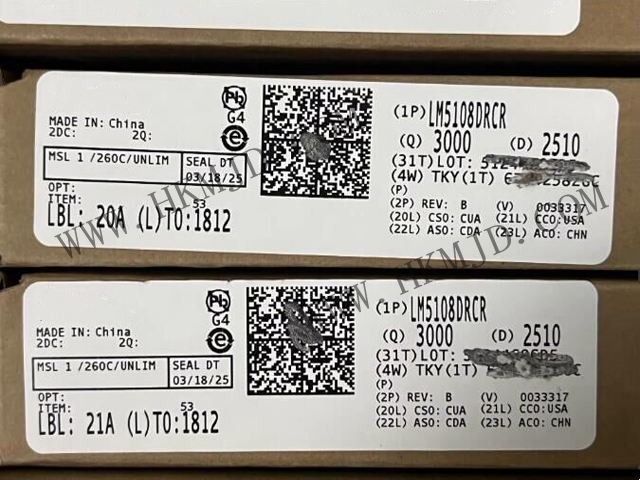

рисунок только для справки.
< >

тип товара:LM5108DRCR

наименование товара:драйвер затвора

бренд:TI

год выпуска:25+

пакет:VSON-10

срок поставки:новый оригинальный

количество запасов: 9000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
LM5108DRCR
упаковка
VSON-10
описание
Драйвер полумостового затвора 2,6 А, 110 В с функциями разрешения и блокировки

описание продукции

LM5108DRCR - это высокочастотный полумостовой драйвер затвора с максимальным номиналом узла переключения (HS) 100 В. Это устройство позволяет управлять двумя N-канальными МОП-транзисторами в топологиях, основанных на полумостовых конфигурациях, таких как синхронный мост, полный мост, активный зажатый прямой, LLC и синхронный буст.


Устройства LM5108DRCR оснащены блокировкой, которая предотвращает одновременное повышение напряжения на обоих выходах при высоком уровне на обоих входах. Эта функция блокировки повышает надежность системы в приводах двигателей и электроинструментах. Силовой каскад может гибко и быстро управляться с помощью функций включения и выключения. Инструменты с батарейным питанием также могут использовать функции LM5108DRCR для снижения тока в режиме ожидания и реагирования на сбои в системе. Входы не зависят от напряжения питания и могут иметь независимую длительность импульсов. Это обеспечивает высокую степень гибкости управления. Как входы, так и разрешения имеют достаточный гистерезис для повышения устойчивости системы в чувствительных к шуму приложениях, таких как электроприводы.


Выходы низкой и высокой стороны совпадают по времени включения и выключения всего на 1 нс. Это оптимизирует мертвое время, что повышает эффективность. 5 В UVLO позволяет драйверу работать с меньшим смещением питания, что, в свою очередь, позволяет силовому каскаду работать на более высокой частоте переключения без увеличения потерь на переключение. Пороговые характеристики VDD и HB UVLO рассчитаны таким образом, чтобы драйверы высокой и низкой стороны были нормально включены при 5 В. Если пороги VDD и HB UVLO одинаковы, разработчику требуется подача смещения выше порога VDD UVLO для включения драйверов высокой и низкой стороны.


Встроенный загрузочный диод устраняет необходимость во внешнем дискретном диоде, тем самым улучшая использование пространства на плате. Небольшой корпус поддерживает компактные конструкции источников питания, например, для электроинструментов.


Особенности LM5108DRCR

Управляет двумя N-канальными МОП-транзисторами в конфигурации «высокая сторона/низкая сторона».

Выпускается в корпусе 3 мм × 3 мм

Защита от блокировки или транскондуктивности

Функция включения/выключения

Абсолютное максимальное отрицательное напряжение на выводе HS (-7 В)

Типичная блокировка при пониженном напряжении 5 В

Типичная задержка распространения 20ns

Время нарастания 11ns с нагрузкой 1000pF, типичное время спада 8ns

Типичная задержка согласования 1ns

Ток поглощения 2,6 А, выходной ток подтягивания 1,6 А

Абсолютное максимальное напряжение запуска 110 В

Очень низкий ток потребления в отключенном состоянии (7 мкА)

Встроенный загрузочный диод


Применение LM5108DRCR

- Приводы двигателей и электроинструменты

- Коммутируемые источники питания

- Вспомогательные инверторы
