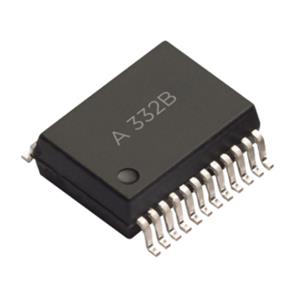

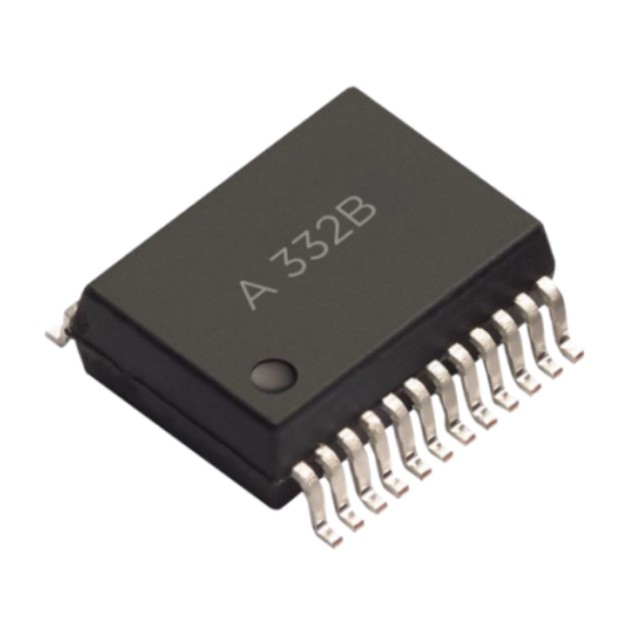

Драйвер Broadcom® ACFJ-332B-500E - это двухканальная высокоскоростная оптопара для управления выходным затвором по схеме «рельс в рельс», выполненная в компактном корпусе SO-24 с двумя независимыми изолированными каналами для экономии места. Он обеспечивает напряжение изоляции 5000 VRMS между входным и выходным каналами и функциональное напряжение изоляции до 700 VRMS между двумя выходными каналами.

ACFJ-332B-500E работает в широком диапазоне входного напряжения и выходного напряжения драйвера. Кроме того, они обладают расширенными возможностями, такими как входной буферный преобразователь с логикой, совместимой с TTL и CMOS, вывод разрешения (EN) для поддержки требований функциональной безопасности системы, программируемое мертвое время между двумя каналами драйвера и защита от блокировки при пониженном напряжении питания входного источника для управления MOSFET/GaN в высокочастотных DC-DC и AC-DC преобразователях.

Изоляционные продукты Broadcom обеспечивают усиленную изоляцию и надежность, что гарантирует безопасную изоляцию сигналов, необходимую в промышленных приложениях с высокой температурой.

Характеристики ACFJ-332B-500E

 Диапазон промышленных температур: от -40°C до +125°C.

 Широкий диапазон рабочего питания:

- Диапазон VDD1: 3,0...5,5 В

- Диапазон VDDA и VDDB: 10...25 В

 Низкий ток питания позволяет использовать полумостовую топологию bootstrap.

 Входы, совместимые с TTL и CMOS.

 Вывод EN для повышения безопасности

 Программируемое мертвое время

 Защита от пониженного напряжения (UVLO) с гистерезисом:

- VDD1 UVLO: 2.7V

- VDDA и VDDB UVLO: 8.6V

 Выходное напряжение драйвера Rail-to-rail

 Минимальный пиковый выходной ток: ±2.4A

 Минимальный ток зажима Миллера: 1A

 Максимальная задержка распространения: 65 нс

 Максимальный перекос между каналами: 15 нс

 Высокая помехоустойчивость

- Устойчивость к переходным процессам в общем режиме (CMTI): 150 кВ/мкс при VCM = 1500 В.

 Два изолированных канала в корпусе SO-24 с 8,3-миллиметровым расстоянием между ними и зазором.

 3,5-миллиметровый зазор между двумя выходными драйверами

 Международные сертификаты безопасности:

- UL/cUL 1577 5000 VRMS в течение 1 минуты

- IEC/EN 60747-5-5 VIORM = 1414 VPEAK

Области применения ACFJ-332B-500E

 Электропитание и зарядка электромобилей

 Инверторы и накопители возобновляемой энергии

 Моторный привод для промышленной автоматизации и робототехники
