DS90UB960WRTDRQ1 - это универсальный концентратор датчиков, который собирает последовательные данные датчиков, полученные из 4 независимых видеопотоков через интерфейс FPD-Link III. В паре с сериализатором DS90UB953-Q1 DS90UB960-Q1 может принимать данные от таких датчиков, как имиджеры, поддерживающие разрешение Full HD 1080p/2MP при частоте кадров 60 Гц. Полученные данные агрегируются на выходе, совместимом с MIPI CSI-2, и соединяются с последующим процессором. Устройство также оснащено вторым выходным портом MIPI CSI-2 для обеспечения дополнительной пропускной способности или второго копирующего выхода для записи данных и параллельной обработки.

DS90UB960WRTDRQ1 включает четыре десериализатора FPD-Link III, каждый из которых поддерживает подключение через экономичный односторонний коаксиальный кабель 50Ω или дифференциальный кабель STP 100Ω. Эквалайзер приема автоматически адаптируется для компенсации характеристик потерь в кабеле, включая деградацию со временем.

Каждый интерфейс FPD-Link III также включает отдельный двунаправленный канал управления с низкой задержкой, который непрерывно передает I2C, GPIO и другую управляющую информацию. Сигналы ввода/вывода общего назначения, например, необходимые для синхронизации камеры и диагностических функций, также могут быть использованы с этим двунаправленным каналом управления.

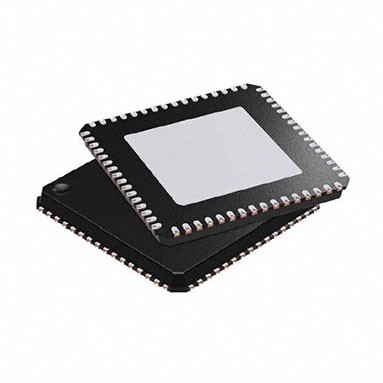

DS90UB960WRTDRQ1 соответствует стандарту AEC-Q100 для автомобильных приложений и выпускается в экономичном и компактном 64-контактном корпусе VQFN.

Характеристики

- Соответствует стандарту AEC-Q100 для автомобильных приложений:

- Температурный класс устройства 2: от -40°C до +105°C Диапазон рабочих температур окружающей среды Диапазон рабочих температур окружающей среды

- Концентратор десериализатора Quad 4,16 Гбит/с агрегирует данные от 4 датчиков одновременно Агрегирование данных с 4 датчиков одновременно

- Поддержка 2-мегапиксельных датчиков при частоте кадров 60 Гц Разрешение Full HD 1080p

- Точная синхронизация нескольких камер

- Совместимость с MIPI DPHY версии 1.2/CSI-2 версии 1.3

- 2 выходных порта MIPI CSI-2

- Каждый порт CSI-2 поддерживает 1, 2, 3, 4 канала данных

- Масштабируемость скорости передачи данных CSI-2: 400 Мбит/с/800 Мбит/с/1,2 Гбит/с/1,5 Гбит/с/1,6 Гбит/с на канал данных

- Режим репликации портов

- Функциональная безопасность

- Документация для помощи в проектировании системы по стандарту ISO 26262

- Сверхнизкая задержка передачи данных и управления

- Поддержка односторонних коаксиальных кабелей (включая питание по кабелю (PoC)) или экранированной витой пары (STP).

- Адаптивная эквализация приема

- Двойные порты I2C с улучшенным быстрым режимом (до 1 Мбит/с)

- Гибкий GPIO для синхронизации датчиков и диагностики

- Совместимость с сериализаторами DS90UB953-Q1, DS90UB935-Q1, DS90UB933-Q1, DS90UB913A-Q1

- Внутренний программируемый генератор прецизионной кадровой синхронизации

- Обнаружение неисправностей в линии и расширенная диагностика

Области применения

- Автомобильные системы ADAS

- Камера заднего вида (RVC)

- Системы кругового обзора (SVS)

- Системы мониторинга камер (CMS)

- Камера переднего вида (FC)

- Системы мониторинга водителя (DMS)

- Спутниковые радары, времяпролетные (ToF) и лидарные сенсорные модули Объединение блоков и датчиков

- Безопасность и наблюдение
