8V97003NLGI8 - это высокопроизводительный широкополосный СВЧ-синтезатор частоты/фазовращатель (PLL), который генерирует выходные частоты до 18 ГГц от встроенного генератора, управляемого напряжением (VCO), обеспечивая октавный диапазон перестройки частоты. В устройстве предусмотрен высокопроизводительный 32-битный делитель частоты с дробной обратной связью и выходной делитель, что позволяет пользователям в полной мере использовать преимущества широкополосных характеристик VCO. Прибор имеет коэффициент качества (FOM) -236 дБс/Гц, отличные характеристики VCO, очень низкий фазовый шум и среднеквадратичное фазовое дрожание. 8V97003 имеет очень низкий фазовый сдвиг между выходом и выходом, составляющий 10° при любых рабочих условиях и частотах, что позволяет сократить перекалибровку радиотракта в приложениях с формированием луча, таких как системы массивного MIMO для радиокарт 5G. Выходные драйверы имеют программируемые настройки выходной мощности, которые обеспечивают высокую одностороннюю выходную мощность +12 дБм на частоте 8 ГГц и +4 дБм на частоте 18 ГГц при использовании выходов с индуктивной нагрузкой (с двойным согласованием). При использовании резистивной нагрузки выходной драйвер обеспечивает одностороннюю выходную мощность +9,5 дБм (8 ГГц) и одностороннюю выходную мощность до -2,5 дБм на частоте 12 ГГц. Выходная мощность может быть дополнительно увеличена с помощью дифференциальных выходов и дифференциального измерения выходной мощности. 8V97003 питается от одного источника 3,3 В и представляет собой малошумящий интегрированный LDO с превосходной помехоустойчивостью источника питания.

Характеристики

Диапазон выходных частот: от 171,875,5 МГц до 18 ГГц

Сверхнизкий фазовый шум VCO

-60.6dBc (35fs RMS) интегрированное фазовое дрожание от 20kHz до 100MHz на частоте 6GHz

Коэффициент качества: -236 дБс/Гц

Входная опорная частота: от 10 МГц до 1 ГГц (LVPECL, LVDS); от 10 МГц до 250 МГц (LVCMOS)

Дробный синтезатор с N-кратным делением и целочисленный синтезатор с N-кратным делением

32-битное дробное и модальное разрешение

Фазовый частотный детектор (PFD), работающий на частотах до 500 МГц (целочисленный режим) или 250 МГц (дробный режим)

Программируемый уровень выходной мощности РЧ

Диапазон температур окружающей среды: от -40°C до +95°C; температура корпуса до +105°C

Одиночное питание 3,3 В

Встроенный LDO для обеспечения хорошей помехоустойчивости источника питания

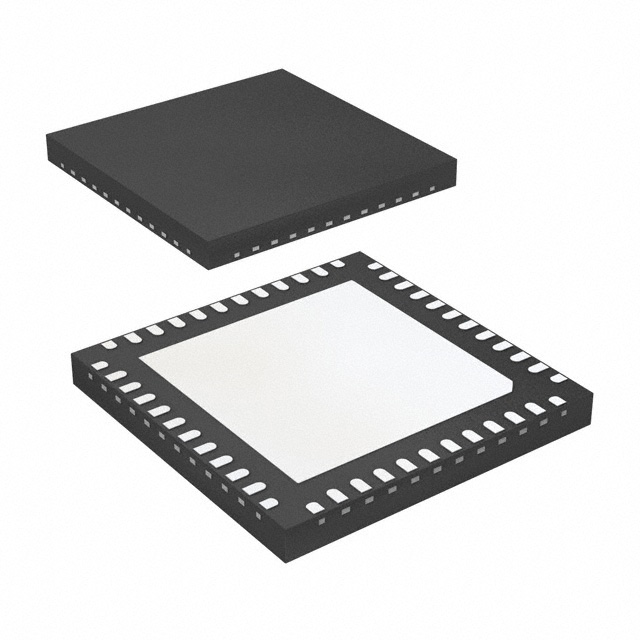

Корпус 48-VFQFN 7 × 7 мм

Интерфейс SPI, совместимый с логикой 1,8 В с выдерживаемым напряжением 3,3 В

ПРИМЕНЕНИЯ

Инфраструктура 5G / FWA

Системы спутниковой связи Ku-диапазона

Передние панели антенн базовых станций

eCPRI Massive MIMO для RRU
