ADM3054WBRWZ - это приемопередатчик физического уровня Controller Area Network (CAN) с изоляцией сигнала 5 кВ rms, соответствующий стандарту ISO 11898.

В устройстве используется технология ADI iCoupler® для интеграции трехканального изолятора и приемопередатчика CAN в одном корпусе. Логическая часть устройства питается от одного источника 3,3 В или 5 В на VDD1, а шинная часть - от одного источника 5 В на VDD2. Состояние потери питания на стороне шины (VDD2) может быть обнаружено с помощью встроенного сигнала VDD2SENSE.

ADM3054WBRWZ создает изолированный интерфейс между контроллером протокола CAN и шиной физического уровня, которая может работать со скоростью передачи данных до 1 Мбит/с.

Выводы шины устройства (CANH и CANL) имеют встроенную защиту от замыкания на питание или землю в системах с напряжением 24 В.

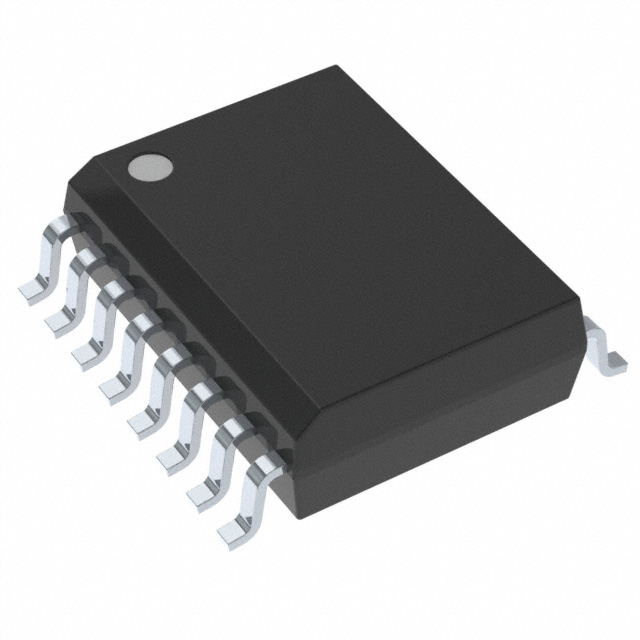

Устройство имеет функции ограничения тока и теплового отключения для предотвращения короткого замыкания выхода и замыкания шины на землю или силовые контакты. Прибор выпускается в 16-контактном корпусе SOIC с широким корпусом и рассчитан на работу в промышленном диапазоне температур.

Характеристики изделия

CAN-трансивер с изолированным сигналом 5 кВ rms

Рабочее напряжение (VDD1): 5 В или 3,3 В

Рабочее напряжение (VDD2): 5 В

VDD2SENSE обнаруживает, если VDD2 обесточен

Соответствует стандарту ISO 11898

Скорость передачи данных до 1 Мбит/с

CANH и CANL имеют встроенную защиту от короткого замыкания для предотвращения короткого замыкания на питание или землю в системах 24 В

Узлы без питания не создают помех для работы шины

Шина поддерживает 110 и более узлов

Защита от теплового отключения

Высокая устойчивость к переходным процессам в общем режиме: >25 кВ/мкс

Безопасность и нормативные разрешения

Внесен в список UL

5000 В rms в течение 1 минуты в соответствии с UL 1577

Сертификат соответствия стандартам VDE

DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

VIORM = 846 В пик

Диапазон промышленных температур: от -40°C до +125°C

16-контактный ширококорпусный корпус SOIC

Сертифицирован для применения в автомобильной промышленности

Приложения

Шина данных CAN

Промышленные полевые сети
