TMCS1108A3UQDRQ1 - это гальванически развязанный датчик тока на эффекте Холла, способный измерять постоянный или переменный ток с высокой точностью, отличной линейностью и температурной стабильностью. Цепочка сигналов с малым дрейфом и температурной компенсацией позволяет достичь <3% полномасштабной погрешности в температурном диапазоне устройства.

Входной ток протекает по внутреннему проводнику 1,8 мОм, который создает магнитное поле, измеряемое встроенным датчиком на эффекте Холла. Это устраняет необходимость во внешнем концентраторе и упрощает конструкцию. Низкое сопротивление проводника минимизирует потери мощности и рассеивание тепла. Встроенная гальваническая изоляция обеспечивает функциональную развязку 100 В между токопроводом и цепью. Встроенное электрическое экранирование обеспечивает превосходное отклонение общего режима и устойчивость к переходным процессам.

Выходное напряжение пропорционально входному току с несколькими вариантами чувствительности. Фиксированная чувствительность позволяет TMCS1108-Q1 работать от одного источника питания 3...5,5 В, что устраняет ошибки масштабирования и улучшает подавление шумов питания. Полярность тока считается положительной, если ток течет на положительный входной контакт. Доступны однонаправленные и двунаправленные модели датчиков.

TMCS1108-Q1 потребляет максимальный ток питания 6 мА, а все варианты чувствительности рассчитаны на работу в диапазоне температур от -40°C до +125°C.

технические условия

Для измерения: переменный/постоянный ток

Тип датчика: эффект Холла

Количество каналов: 1

Выход: коэффициент, напряжение

Чувствительность: 200 мВ/А

Частота: 80 кГц

Линейность: ±0,5%

Напряжение - питание: 3В ~ 5.5В

Время отклика: 6,5 мкс

Ток - питание (макс.): 6 мА

Рабочая температура: -40°C ~ 125°C (TA)

Рейтинг: Автомобильный класс

Квалификация: AEC-Q100

Поляризация: однонаправленная

Тип монтажа: поверхностный монтаж

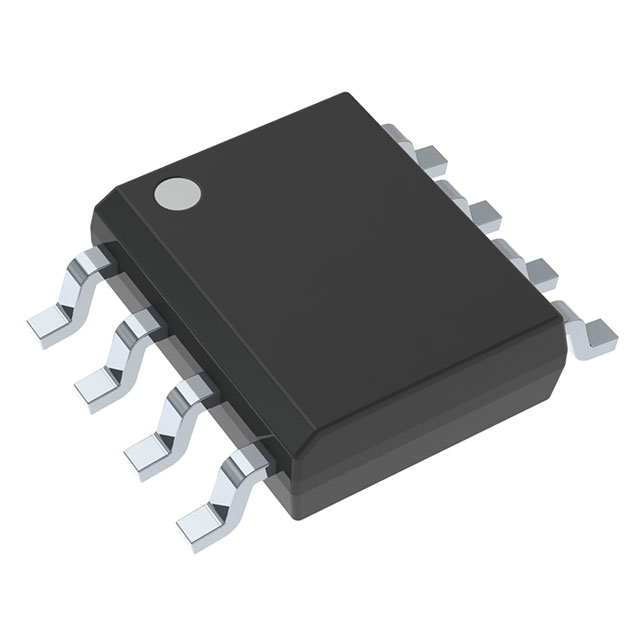

Упаковка/корпус: 8-SOIC (0.154", 3.90 мм ширина)

ОБЛАСТИ ПРИМЕНЕНИЯ

- Управление двигателями и нагрузками

- Измерение тока инверторов и Н-мостов

- Коррекция коэффициента мощности

- Защита от перегрузки по току

- Контроль мощности постоянного и переменного тока
