наименование товара:ADC32RF54IRTDT
Руководство по данным:ADC32RF54IRTDT.pdf
бренд:TI
год выпуска:23+
пакет:VQFNP64
срок поставки:новый оригинальный
количество запасов: 2000

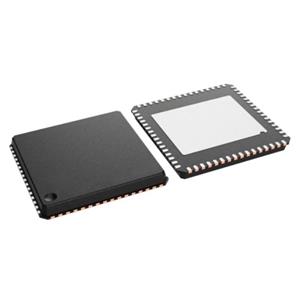

ADC32RF54IRTDT - это одноядерный 14-разрядный двухканальный аналого-цифровой преобразователь (АЦП) со скоростью передачи данных от 2,6 до 3 Гбит/с, поддерживающий радиочастотную дискретизацию на входных частотах до 3 ГГц. Конструкция обеспечивает максимальное соотношение сигнал/шум (SNR) и спектральную плотность шума -155 дБФС/Гц. При использовании дополнительных внутренних АЦП и усреднения сигнала на кристалле плотность шума увеличивается до -161 дБФС/Гц.
Каждый канал АЦП может быть подключен к четырехдиапазонному цифровому понижающему преобразователю (ЦП) с помощью 48-разрядного NCO, поддерживающего фазовую ко-модуляцию. Использование выводов GPIO для управления частотой NCO позволяет осуществлять перестройку частоты менее чем за 1 мкс.
ADC32RF54IRTDT поддерживает последовательный интерфейс передачи данных JESD204B с детерминированной задержкой подкласса 1 и скоростью передачи данных до 13 Гбит/с.
Энергоэффективная архитектура АЦП потребляет 2,1 Вт на канал при скорости 3 Гбит/с и обеспечивает регулирование мощности при более низких частотах дискретизации.
Характеристики
- 14-разрядные двухканальные АЦП с частотой от 2,6 до 3 Гбит/с
- Спектральная плотность шума:
- NSD = -155,6 дБФС/Гц (без AVG)
- NSD = -158,1dBFS/Hz (2x AVG)
- NSD = -160,4 дБФС/Гц (4x AVG)
- Одноядерная (неинтерлейсная) архитектура АЦП
- Апертурный джиттер: 50фс
- Низкий остаточный фазовый шум на ближнем конце:
-127 дБс/Гц при смещении 10 кГц
- Спектральные характеристики (fIN = 1 ГГц, -4dBFS)
- 2x Внутреннее среднее
- SNR: 62.3dBFS
- SFDR HD2,3: 63 дБс
- Наихудший заусенец SFDR: 85 дБФС
- Спектральные характеристики (fIN = 1,8 ГГц, -4dBFS):
- 2x внутреннее среднее
- SNR: 63dBFS
- SFDR HD2,3: 68dBc
- Наихудший заусенец SFDR: 86dBFS
- Полная шкала входного сигнала: от 1,1 Вpp до 1,35 Вpp (от 2 дБм до 3,5 дБм)
- Коэффициент битовых ошибок (CER): 10-15
- Полоса пропускания полной мощности на входе (-3 дБ): 2,75 ГГц
- Последовательный интерфейс передачи данных JESD204B
- Максимальная скорость канала: 13 Гбит/с
- Поддержка детерминированных задержек подкласса 1
- Цифровые понижающие преобразователи
- До четырех ЦАП на канал АЦП
- Комплексные выходы: от 4x до 128x извлечения
- 48-разрядная скачкообразная перестройка частоты с фазовой ко-модуляцией NCO
- Быстрая скачкообразная перестройка частоты: < 1 с
- Потребляемая мощность: 2,6 Вт/канал (2x AVG)
- Питание: 1,8 В/1,2 В
ПРИМЕНЕНИЯ
- Радар с фазированной решеткой
- Спектральные анализаторы
- Программно-определяемое радио (SDR)
- Радиоэлектронная борьба
- Высокоскоростные дигитайзеры
- Кабельная инфраструктура
- Инфраструктура связи
