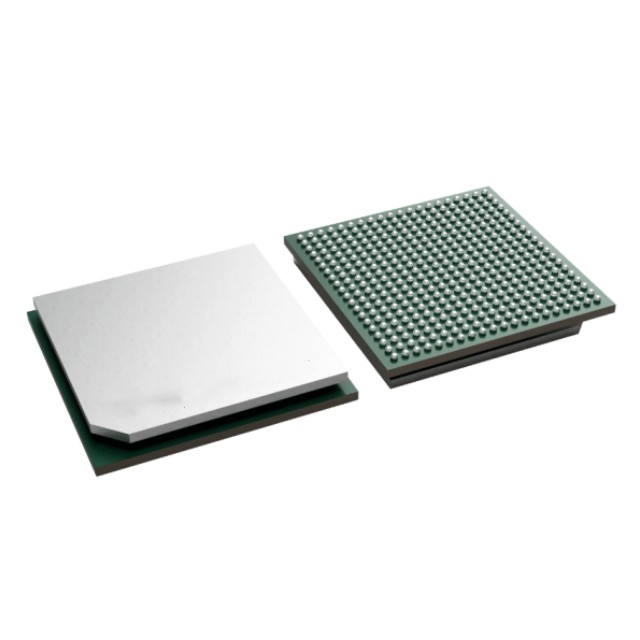

AFE7769DIABJ - это совместимый с выводами высокопроизводительный многоканальный приемопередатчик, объединяющий четыре цепи передатчика с прямым преобразованием вверх, четыре цепи приемника с прямым преобразованием вниз, две вспомогательные цепи (тракты обратной связи) оцифровки широкополосной ВЧ выборки и маломощный цифровой механизм предварительного искажения (DPD) для линеаризации усилителя мощности (PA). Высокий динамический диапазон цепей передатчика и приемника позволяет беспроводным базовым станциям передавать и принимать сигналы 2G, 3G, 4G и 5G. Встроенный блок подавления гребневого фактора (CFR) позволяет снизить отношение пика к среднему значению (PAR) входного сигнала, тем самым повышая эффективность передачи усилителя мощности. Встроенный аппаратно-ускоренный оценщик и корректор DPD обеспечивает гибкое и эффективное решение DPD для линеаризации PA. Для сигналов с мгновенной полосой пропускания до 200 МГц (AFE77x8D)/300 МГц (AFE7769D) и расширенной полосой пропускания до 650 МГц (AFE77x8D)/730 МГц (AFE7769D) встроенный DPD-движок корректирует искажения, связанные с нелинейностью PA. Специальный GaN-корректор устраняет долговременные нелинейные эффекты памяти, связанные с захватом заряда GaN PA.

Низкая рассеиваемая мощность AFE7769DIABJ и высокая плотность интеграции каналов позволяют преодолеть ограничения по мощности и размерам базовых станций 4G и 5G. Широкополосные тракты обратной связи с высоким динамическим диапазоном позволяют поддерживать DPD усилителей мощности в цепи передатчика за счет интеллектуального сбора данных в каждой точке перехвата. Скорость сериализатора/десериализатора 29,5 Гбит/с позволяет сократить количество каналов, необходимых для передачи данных в устройство и из него.

Характеристики

- Четырехканальные (AFE776xD)/двухканальные (AFE7728D) передатчики на основе архитектуры повышающего преобразования 0-IF:

- Расширенная полоса пропускания до 650 МГц (AFE77x8D)/730 МГц (AFE7769D) ВЧ-передачи DPD на цепь.

- Четырехканальные (AFE776xD)/двухканальные (AFE7728D) приемники на основе архитектуры 0-IF buck-конверсии:

- До 200 МГц (AFE77x8D)/300 МГц (AFE7769D) полосы пропускания РЧ на цепь.

- Цепь обратной связи на основе архитектуры прямой ВЧ выборки:

- Расширенная полоса пропускания наблюдаемого ДПД РЧ до 650МГц (AFE77x8D)/730МГц (AFE7769D)

- Встроенный CFR/DPD для линеаризации PA

- Мгновенная полоса пропускания до 200МГц (AFE77x8D)/300МГц (AFE7769D)

- Расширенная полоса пропускания DPD до 650МГц (AFE77x8D)/730МГц (AFE7769D)

- Встроенный CFR/DPD для линеаризации PA

- Многоступенчатая CFR с настраиваемым подавлением импульсов

- Аппаратно-ускоренный механизм оценки DPD

- Корректор на основе динамики сигнала для линеаризации GaN PA

- Интеллектуальный сбор данных

- Диапазон радиочастот: от 600 МГц до 6 ГГц

- Четыре широкополосных дробных N PLL и VCO для LO TX и RX

- Целочисленные N PLL, VCO для генерации тактовых импульсов преобразователя данных

- Поддержка интерфейсов сериализатора/десериализатора JESD204B и JESD204C:

- 4 приемопередатчика сериализатора/десериализатора со скоростью до 29,5 Гбит/с

- Кодирование 8b/10b и 64b/66b

- 16-битный, 12-битный, 24-битный и 32-битный форматы

- Синхронизация нескольких устройств подкласса 1

- Корпус: FCBGA 17 мм x 17 мм с шагом 0,8 мм

Области применения

- Макроустройства удаленной радиосвязи (RRU)

- Базовые станции малых сот

- Активные антенные системы mMIMO (AAS)

- Распределенные антенные системы (DAS)

- Ретрансляторы
