Драйвер трансформатора UCC25800AQDGNQ1 с ультранизким уровнем электромагнитных помех объединяет импульсный силовой каскад, схемы управления и защиты для упрощения проектирования источников питания с изолированным смещением. Он позволяет использовать трансформаторы с большей индуктивностью рассеяния, но значительно меньшей паразитной емкостью между первичной и вторичной обмотками. Такая конструкция трансформатора с малой емкостью позволяет на порядок уменьшить инжекцию тока общего режима через трансформатор смещения. Это делает трансформаторный драйвер идеальным решением для изолированных источников питания со смещением в различных автомобильных приложениях для минимизации электромагнитных помех, вызываемых высокоскоростными коммутационными устройствами. Функция плавного переключения еще больше снижает уровень электромагнитных помех.

Характеристики

- Высокоэффективный полумостовой трансформаторный драйвер

- Сверхнизкий уровень электромагнитных помех благодаря низкой межобмоточной емкости

- Более компактные и дешевые трансформаторы

- Программируемая частота: от 0,1 МГц до 1,2 МГц

- Широкий диапазон входного напряжения: от 9 до 34 В

- 9 Вт при входном напряжении 34 В

- 6 Вт при входном напряжении 24 В

- 4 Вт при входном напряжении 15 В

- Автоматическая регулировка мертвого времени с программированием максимального мертвого времени

- Внешняя синхронизация по часам для снижения уровня шума

- Мощные функции защиты

- Блокировка при пониженном напряжении (UVLO)

- Программируемая защита от перегрузки по току (OCP)

- Защита от перенапряжения на входе (OVP)

- Защита от тепловой перегрузки (TSD)

- Встроенный плавный пуск для снижения пускового тока

- Функция внешнего отключения с выводом кода неисправности

- Соответствует стандарту AEC-Q100 для автомобильных применений:

- Температурный класс 1: от -40°C до +125°C, TA

- Обеспечивает функциональную безопасность

- Документация для помощи в разработке функционально безопасных систем

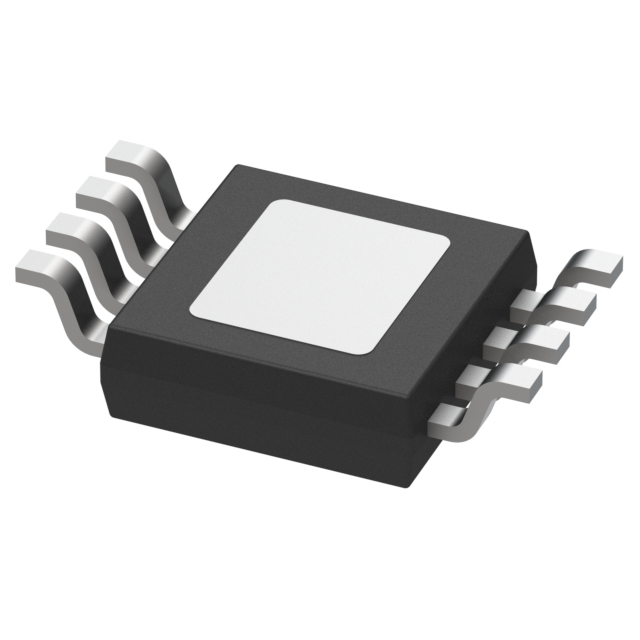

- 8-контактный корпус DGN с термопрокладками

Области применения

- Автомобильные тяговые инверторы и управление двигателями

- Бортовые зарядные устройства (БЗУ)

- Автомобильные DC/DC-преобразователи

- Станции зарядки электромобилей, станции быстрой зарядки постоянного тока

- ИБП и фотоэлектрические инверторы

- Промышленные двигатели, лифты и эскалаторы

- Источники питания смещения драйверов GaN, IGBT и SiC вентильных трансформаторов
