AFE4460YBGR представляет собой аналоговый фронт-энд для оптических биосенсорных приложений, таких как мониторинг сердечного ритма (HRM) и измерение насыщения кислородом периферийных капилляров (SpO2). Устройство поддерживает до 32 переключаемых светодиодов (LED) и четырех фотодиодов (PD). AFE имеет два драйвера светодиодов с 8-разрядным управлением током. В устройстве реализованы схемы передачи и приема сигнала с широким динамическим диапазоном, позволяющие обнаруживать очень малые уровни сигнала. Можно задать до 16 наборов фаз сигнала, каждый из которых содержит комбинацию фаз светодиода и окружающей среды. Малошумящий отключающий ЦАП на входе приемника автоматически управляется для устранения постоянного тока от окружающей среды и светодиодов. В каждой фазе ток, генерируемый четырьмя ЧР, преобразуется в напряжение с помощью TIA, фильтруется и затем оцифровывается с помощью АЦП общего назначения, код которого может храниться в блоке FIFO на 256 выборок. Чтение FIFO может осуществляться по интерфейсу SPI или I2C.

Особенности

- Поддерживает сбор сигналов до 16 фазовых наборов

- Поддержка до 32 светодиодов и 4 PD

- Гибкое назначение светодиодов и ЧР в пределах каждой фазы

- Одновременный сбор сигналов от различных датчиков с разной скоростью передачи данных

- Точный, непрерывный мониторинг PPG:

- Низкий ток для непрерывного мониторинга сердечного ритма носимыми устройствами, обычно 15 мкА для светодиодов и 15 мкА для приемников

- Пиковый SNR системы 115 дБ

- Передатчик:

- 8-битный программируемый ток светодиода, регулируемый от 25 мА до 250 мА

- Режим параллельного свечения двух светодиодов с независимым управлением током по фазам

- Программируемое время включения светодиода по фазе

- Одновременная поддержка 32 светодиодов для SpO2, многоволновой HRM и спектрального анализа

- Приемник:

- Поддерживает 4 мультиплексированных входа PD с временным разделением

- 4 параллельных приемника (4 набора TIA/фильтров)

- Каждый вход TIA имеет отдельный ЦАП отмены смещения напряжения окружающей среды с 8-разрядным управлением каждой фазой, регулируемым до 255 мкА

- Каждый вход TIA имеет отдельный ЦАП подавления смещения светодиодов с 9-разрядным управлением фазой и диапазоном 64 мкА

- Цифровое подавление помех на выходах АЦП

- Фильтр шумов с программируемой полосой пропускания

- Трансимпедансный коэффициент усиления: от 3,7 кОм до 1 МОм

- Поддержка внешнего генератора или внутреннего генератора

- Возможность получения данных в синхронизации с системным генератором

- Автоматическое подавление постоянного тока в окружающей среде и светодиодах

- FIFO с глубиной выборки 256

- Интерфейс SPI™/I2C

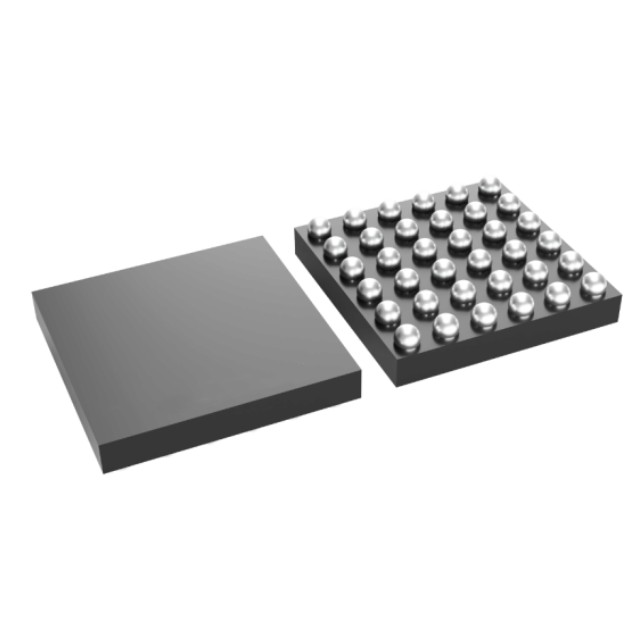

- Корпус DSBGA 2,6 мм × 2,6 мм, шаг 0,4 мм

- Питание: Rx: 1,7-1,9 В (обход LDO); 1,9-3,6 В (LDO включен), Tx: 3-5,5 В, IO: 1,7-RX_SUP

Области применения

- Оптический мониторинг сердечного ритма для носимых и ушных устройств (HRM)

- Анализ вариабельности сердечного ритма (HRV)

- Измерение насыщенности крови кислородом (SpO2)

- Спектральный анализ
